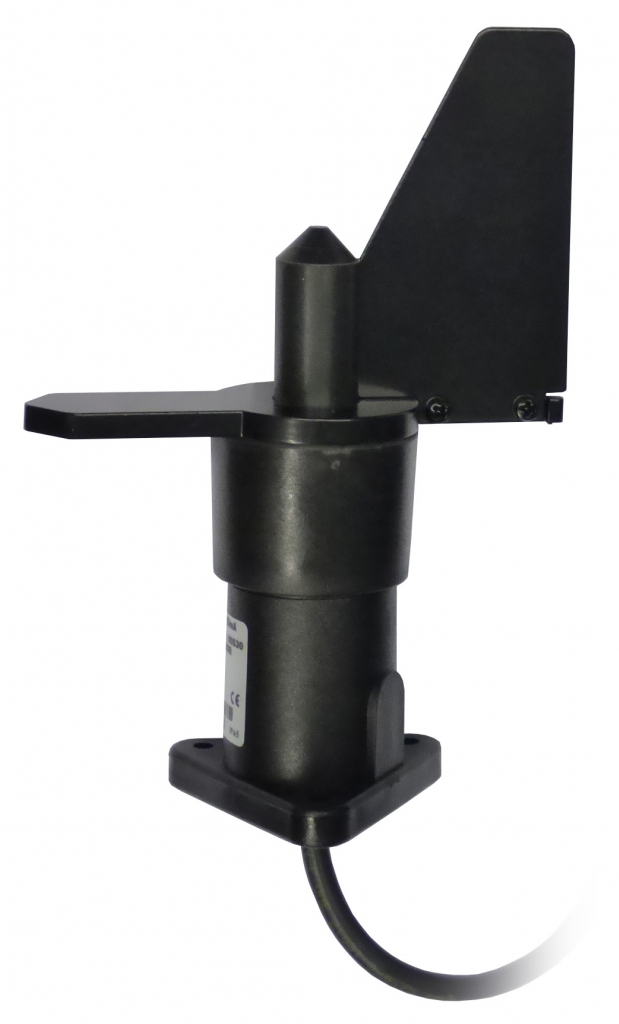

Anemoscopio rotativo a banderuola uscita RS485 MODBUS
Anemoscopio a banderuola dal design robusto, compatto e moderno. Realizzato in alluminio e plastica di alta qualità tecnica. Resistente all’acqua e alla polvere, corrosione e raggi UV. Il sensore per la direzione del vento WV4403 è stato progettato per l'utilizzo in applicazioni industriali e domestiche.
Collegato a dispositivi come sistemi di acquisizione dati, PLC, display di segnali analogici che misurano la direzione del vento, la registrano e / o attivano livelli di allarme predefiniti. Esempi di utilizzo: sistemi di controllo irrigazione, automazione nelle serre, inseguitori solari, impianti di risalita delle stazioni sciistiche, gru, turbine eoliche, stazioni climatiche e meteorologiche e così via.Per riassumere, tutte le applicazioni che contribuiscono ad un maggiore controllo e sicurezza nelle loro strutture.
- Anemoscopio avanzato a banderuola con uscita analogica RS485 MODBUS
- Alta resistenza alle interferenze di radio frequenza (RFI) ed elettromagnetismo (EMI).
- Sensore magnetico, vita illimitata e senza zone morte di segnale.
- Alimentazione: 9-30 Vdc (comune 24 Vdc).
- In alluminio e plastica di alta qualità tecnica.
- Fino a 200 km/h di velocità del vento.
- Facile collegamento. 10 m cavo incluso.
- Eccellente resistenza contro gli impatti, sovraccarico, arresti forzati e erosione.
- Nessuna manutenzione richiesta.
- La banderuola dovrebbe essere orientata verso nord e il relativo segnale di uscita corrisponderà agli angoli e le indicazioni della tabella.
Richiedi informazioni su questo prodotto
Caratteristiche Tecniche
Alimentazione WV 4003 RS485 MODBUS
| 9 - 30 Vdc
|
Uscita
| RS485 MODBUS
|
Corrente massima
| 50 mA
|
Protocollo
| MODBUS RTU
|
Resistenza di terminazione
| 120 Ω
|
Velocità di partenza
| 3 Km/h
|
Campo di misurazione
| 0 ˜ 360°
|
Risoluzione
| 22.5°
|
Precisione
| ± 3%
|
Temperatura di stoccaggio
| Da -35°C a +80°C
|
Temperatura di funzionamento (privo di ghiaccio)
| Da -20°C a +60°C
|
Peso
| 200 g appross.
|
Peso con 20. mt di cavo
| 1300 g. appross.
|
Dimensioni e Cablaggio
Cablaggio WV4403 RS485 MODBUS
|
| Connesione | Colore |
Vcc
| Blu
|
0V
| Bianco
|
A
| Arancione
|
B
| Giallo
|
Orientamento Banderuola
Per orientare la banderuola verso NORD, allinearla a NORD con il bordo della base come indicato sull’etichetta. La banderuola dovrebbe essere orientata verso NORD e il suo segnale in uscita sarà conforme agli angoli e le direzioni della tavola.
Conformità
Protezione:EMC:- EN 61000-6-2:2001
- EN 55022:2001, Class B
Funzionamento
- Fino a 200 km/h velocità del vento
- Uscita RS485 MODBUS (vedi tabella sotto)
Grafico rapporto Velocità Vento - Uscita RS485
| Direzione | Angolo (°) | Uscita RS485
|
| Nord | 0.0 | 00 00
|
| Nord-Nordest | 22.5 | 00 16
|
| Nordest | 45.0 | 00 2D
|
| Est-Nordest | 67.5 | 00 43
|
| Est | 90.0 | 00 5A
|
| Est-Sudest | 112.5 | 00 70
|
| Sudest | 135.0 | 00 87
|
| Sud-Sudest | 157.5 | 00 9D
|
| Sud | 180.0 | 00 B4
|
| Sud-Sudovest | 202.5 | 00 CA
|
| Sudovest | 225.0 | 00 E1
|
| Ovest-Sudovest | 247.5 | 00 F7
|
| Ovest | 270.0 | 01 0E
|
| Ovest-Nordovest | 292.5 | 01 24
|
| Nordovest | 315.0 | 01 3B
|
| Nord-Nordovest | 337.5 | 01 51
|
| Vento statico | Se la velocità del vento è inferiore o uguale a 3km/h l'angolo non sarà certo |
Staffa Acciaio Inox
La staffa in acciaio inox è un articolo opzionale. La semplice forma semplifica l'installazione e l'ancoraggio dell'anemometro.
Asola
Nella parte inferiore un'asola aperta facilita l'inserimento del cavo precablato.
