Anemometri ANEMO4403 | 4 - 20 mA

Anemometri per applicazioni industriali

Sensore vento rotativo in plastica con contatto Reed

Anemometro industriale

Un anemometro semplice, affidabile e robusto per impieghi gravosi in ambienti industriali. Gli speciali materiali antiurto impiegati nella realizzazione del rotore e l'utilizzo di speciali cuscinetti a sfera, conferiscono a questo sensore anemometrico caratteristiche uniche di grande robustezza meccanica ed elevata precisione nel rilevamento della velocità del vento.

L’Anemometro ANEMO 4403 è stato espressamente progettato per applicazioni industriali quali:

  • Gru ed Autogru
  • Edifici e strutture in genere
  • Vele fotovoltaiche ed inseguitori solari
  • Stazioni meteorologiche
  • Impianti d’irrigazione
  • Serre automatizzate
  • Stazioni sciistiche e funivie
  • Cannoni d’innevamento
  • Gru telescopiche
  • Piattaforme auto sollevanti
  • Strutture per parchi giochi
  • Fontane ornamentali
  • Strutture pressostatiche
  • Viadotti e gallerie autostradali

Può essere collegato, attraverso le diverse uscite disponibili secondo i modelli, direttamente a PLC e/o elettroniche di mercato, tachimetri come il modello WM44P della nostra gamma prodotti.


  • Specifiche Tecniche
  • Caratteristiche
  • Norme
  • Display
  • Optional
  • Download

Caratteristiche meccaniche

L'anemometro è costituito da un rotore in materiale plastico antiurto resistente ai raggi UV, alle basse temperature ed alla grandine. Ruotando su cuscinetti a sfera, aziona un contatto magnetico generando 4 impulsi giro.

  • Dimensioni riportate nel disegno seguente
  • Temperatura di esercizio -20°C +80°C
  • Temperatura di stoccaggio -35°C +80°C
  • Peso 155 g escluso cavo di collegamento
  • Campo di misurazione da 2 a 200 km/h
  • Precisione +- 2%
  • Linearità +- 2%

Caratteristiche Elettriche

 ModelloIngresso/uscita Funzionamento Grafico

ANEMO4403_12/24mA

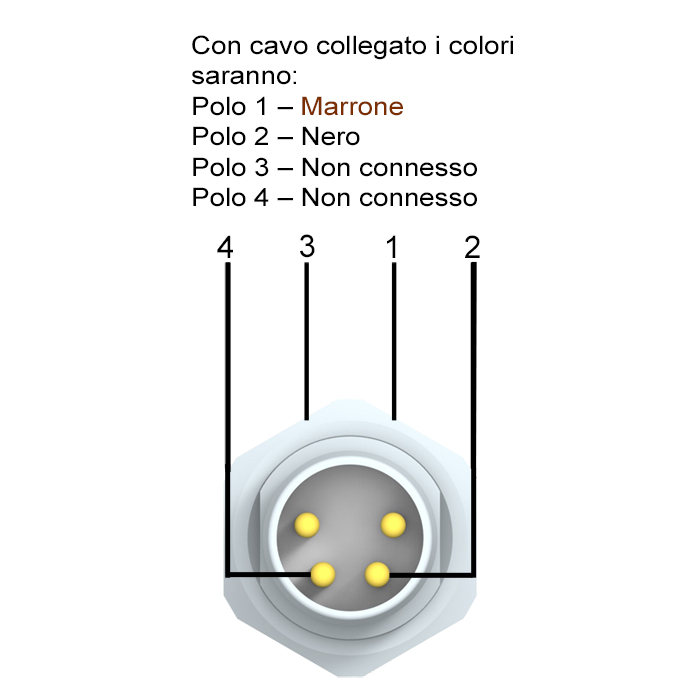

Modello con connettoreconnettore2

Modello 120km/h fino a 120 km/h di vento.
Modello 180km/h fino a 180 km/h di vento.

Ingresso:
Alimentazione da 12 a 30 Vdc

Carico: RL200 ohm a 12Vdc
800 ohm a 24Vdc

Uscita:
analogica proporzionale 4-20mA











-s Relazione Velocità del Vento – Uscita.
La corrente d’uscita è proporzionale alla velocità del vento.

Modello F.S. 120km/h Velocità del vento = 0Km/h -> Uscita Anemo4403 = 4 mA.
Velocità del vento = 120Km/h          ->Uscita Anemo4403 = 20 mA

Modello F.S. 180km/h Velocità del vento = 0Km/h -> Uscita Anemo4403 = 4 mA.
Velocità del vento = 180Km/h-> Uscita Anemo4403 = 20 mA

graf3

vdcgraf4
ArticoliANEMO4403_12/24mA_120ANEMO4403_12/24mA_180
Alimentazioneda 12 a 30 Vdcda 12 a 30 Vdc
Segnale di uscitain corrente 4-20mAin corrente 4-20mA
Corrente/consumoinferiore a 2,5Winferiore a 2,5W
Campo di misurazione elettrica2-120km/h2-180km/h
Impedenza di carico raccomandata

a 12 Vdc di alimentazione 200 ohm
a 24 Vdc di alimentazione 800 ohm

a 12 Vdc di alimentazione 200 ohm
a 24 Vdc di alimentazione 800 ohm
ConnettoreSISI
Metrature standard di cavo pre-cablato20 metri20 metri

Conformità

Protezione:
  • IP65 UNE20324:1993

Comunicazione:
  • IEEE 802.15.4 ISM 2,4 GHz

EMC:
  • EN 61000-6-2:2001
  • EN 55022:2001, CLASS B

WM44-P

DISPLAY CON USCITE A RELÈ PROGRAMMABILI
Vai al prodotto

WM44-SS V3

DISPLAY CON USCITE A RELÈ PROGRAMMABILI DI RIDOTTE DIMENSIONI
Vai al prodotto

WM4P-EVO11

DISPLAY CON ALLARMI PROGRAMMABILI PER ESTERNI
Vai al prodotto

Staffa Acciaio Inox

La staffa in acciaio inox è un articolo opzionale. La semplice forma semplifica l'installazione e l'ancoraggio dell'anemometro.

Asola

Nella parte inferiore un'asola aperta facilita l'inserimento del cavo precablato.

Scatola in Policarbonato
