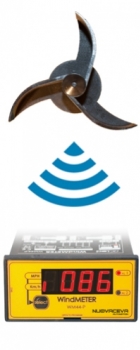

ANEMO4403-RF-BAT

Anemometro Rotativo con uscita Impulsi via Radio Wireless

ANEMO4403-WIRELESS

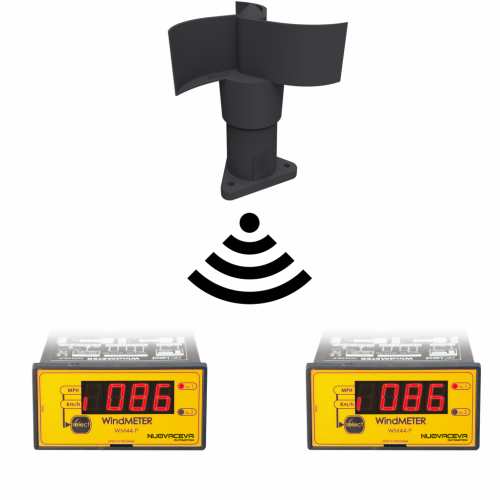

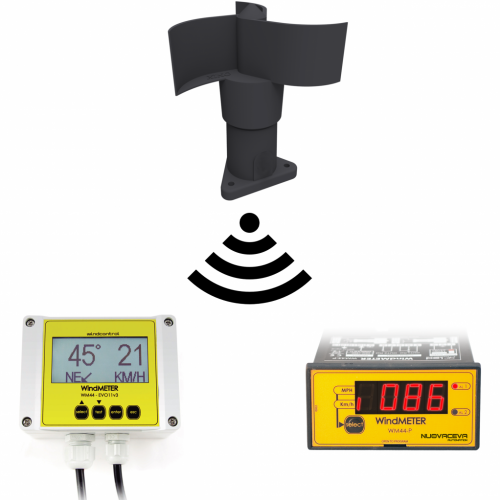

Sensore di velocità del vento, estremamente resistente e flessibile, ideale per svariate applicazioni. Corpo e palette, sono in materiale plastico di elevata qualità ed il rotore, è montato su cuscinetti a sfera in acciaio inox. Sviluppato appositamente per essere connesso al visualizzatore WM44-P RF, utilizza un sistema di comunicazione di tipo industriale a radiofrequenza sulla banda 2.4 GHz, in conformità alle norme IEEE 802.15.4. Il sistema di connessione al display è di tipo Plug & Play perciò non necessita di alcuna configurazione. Entro un'area di piccole dimensioni, possono operare anche più sistemi composti da sensore Anemo4403 RF e visualizzatore WM44P-RF, senza che vi sia alcun rischio di interazione o interferenza.

L'Anemo4403 RF, è adatto ad essere impiegato per qualsiasi applicazione ove sia necessario rilevare con precisione la velocità del vento come ad esempio: gru edili, pannelli solari, serre, generatori eolici, ecc. ma si necessita di un'intallazione rapida "wireless".

ANEMOMETRO4403-RF-BAT


In abbinamento al visualizzatore WM44-P RF, oltre all'indicazione della velocità istantanea rilevata, consente di memorizzare i valori di picco minimo e massimo. Dispone inoltre di 2 soglie di allarme di velocità programmabili con uscite a relè e di un uscita analogica proporzionale 4-20mA. Su richiesta, il visualizzatore WM44-P RF è equipaggiabile con le seguenti tipologie d'uscita: 0-10V, RS232, RS485, Ethernet TCP/IP, o USB.

  • Adatto a qualsiai applicazione di carattere industriale
  • Campo di utilizzo da 2 a 200km/h
  • Grande robustezza meccanica ed elevata flessibilità antiurto
  • Sistema di comunicazione industriale a radiofrequenza 2.4 GHz (IEEE 802.15.4)
  • Rotore montato su cuscinetti a sfera in acciaio inox

Caratteristiche Tecniche


  • Alimentazione 9-24 Vcc
  • Consumo 100mA max
  • Campo di utilizzo 2-200 km/H

Caratteristiche Meccaniche


L'anemometro è costituito da un rotore in materiale plastico antiurto resistente ai raggi UV, alle basse temperature ed alla grandine. Ruotando su cuscinetti a sfera, aziona un contatto magnetico generando 4 impulsi giro.

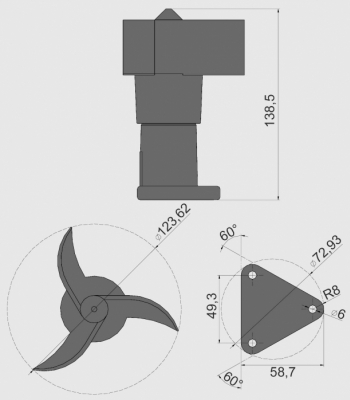

  • Dimensioni riportate nel disegno a lato
  • Gradi di protezione dell'involucro IP65
  • Temperatura di esercizio -20°C +60°C senza ghiaccio
  • Temperatura di stoccaggio -35°C +85°C
  • Peso 154 g escluso cavo di collegamento
  • Campo di misurazione da 2 a 200 km/h
  • Precisione +- 2%
  • Linearità +- 2%

Caratteristiche Elettriche


  • Alimentazione 3-5 Vdc tramite batteria Litio formato "D" 3,6 Vdc
  • Durata della batteria 1 anno con modello da 7,2Ah - 2/3 anni con modello 19 Ah
  • Consumo 100 mA max
  • Frequenza di trasmissione segnale 2,4 GHz
  • Potenza di trasmissione segnale 10 mW
  • Collegamento V+:rosso / V-:nero / NC:giallo
  • Distanza operativa all'interno o in area urbana 60/100 metri
  • Distanza operativa all'esterno in campo libero 500/750 metri

Caratteristiche Tecniche


WM44P-RF - Display 96x48 - 3 digit

  • Alimentazioni disponibili: 12 Vdc - 24 Vdc - 24 Vac - 115/230 Vac 50/60 Hz
  • Corrente assorbita uguale/inferiore 3,5 VA
  • Comunicazione RF IEEE 802.15.1. ISM 2.4 GHz
  • Potenza di trasmissione 10 mW (10dBm)
  • Sensibilità di ricezione -100dBm
  • Distanza operativa: all'interno o in area urbana 60 mt. - all'aperto in campo libero 750 mt.
  • 2 soglie a relè programmabili
  • Contatto relè 4 A - 250 Vac
  • 1 uscita analogica 4-20 mA proporzionale alla velocità
  • Errore massimo uscita analogica +- 1%
  • Impedenza di carico massima applicabile all'uscita analogica 500 ohm
  • Temperatura di esercizio -20°C +70°C
  • Precisione a 100 Hz +- 1%
  • Risoluzione di lettura 1 km/h
  • Massima velocità misurabile 999 Km/h - 620 mph
  • IP50
  • Peso 350 g
  • Misure d' ingombro: foro di contenimento mm 90x44 - dimensioni display BxHxP mm 96x48x129 + 8 (morsetti)
  • Umidità relativa non condensabile conforme a IEC 68-2-3 e IEC 68-2-27
  • Resistenza agli urti conforme a IEC 68-2-27
  • Resistenza alle vibrazioni conforme a IEC 68-2-6

Allarmi


Gli allarmi si attivano al raggiungimento dei valori di velocità programmati e dispongono di un tempo di ritardo integrato al fine di evitare false attivazioni in presenza di brevi raffiche di vento.
La disattivazione degli allarmi, avviene con la diminuzione della velocità del vento al di sotto del valore di soglia programmato a patto che questa condizione persista almeno per un minimo intervallo di tempo.
L'attivazione dell'ALLARME 2 determina la disattivazione dell' ALLARME 1.
Nel momento in cui viene attivato l'ALLARME 2, le cifre sul display inizieranno a lampeggiare per segnalare all'operatore una condizione di pericolo.

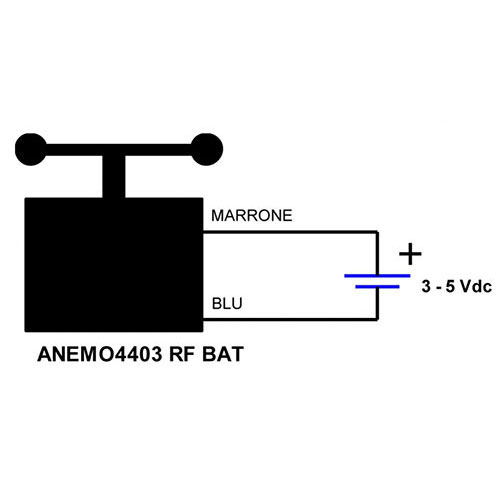

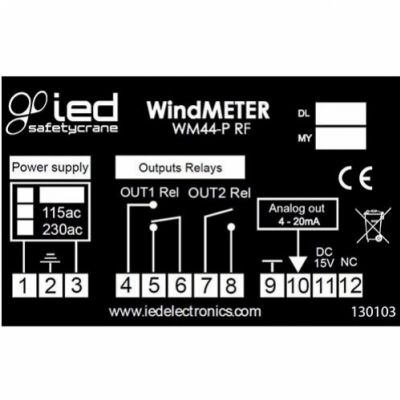

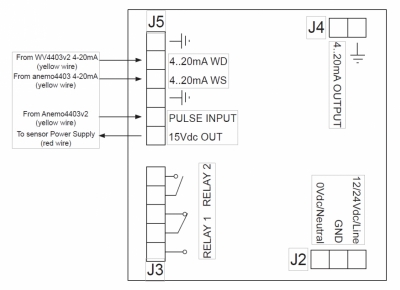

Schema di Collegamento


Schema di un modello generico

Nelle versioni con alimentazione in DC i collegamenti sono:

  • Positivo + su morsetto 1
  • Negativo - su morsetto 3

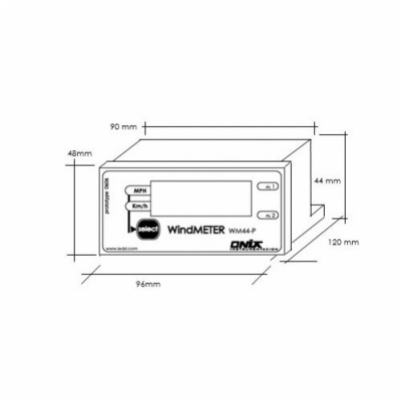

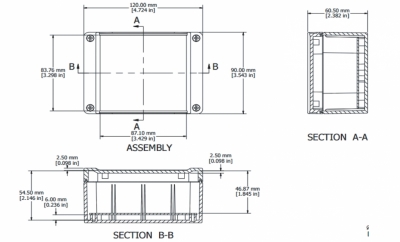

Dimensioni

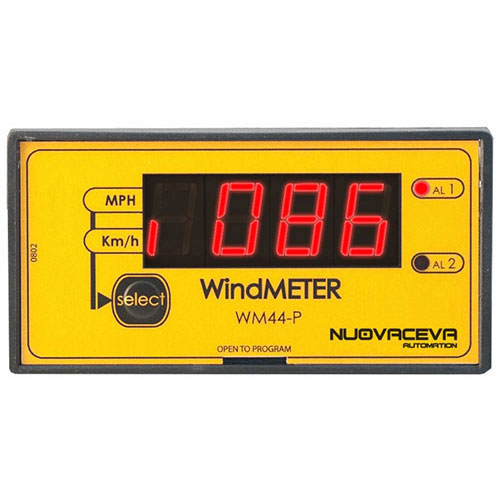

Visualizzazione

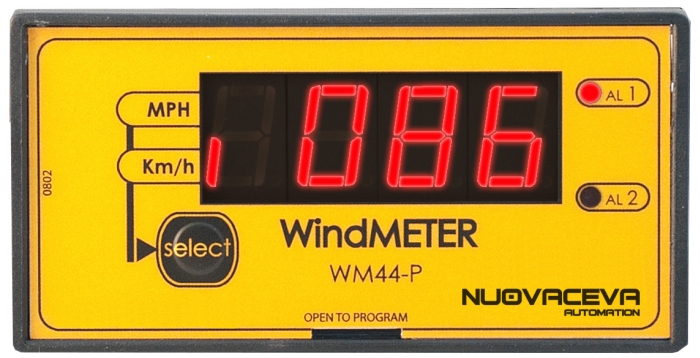

Il visualizzatore WM44-P RF, è uno strumento di elevata precisione dotato di 2 soglie di allarme programmabili ed è utilizzabile in abbinamento al sensore di velocità Anemo 4403 RF. 2 soglie di allarme programmabili (ALLARME 1 e ALLARME 2). L'apparecchio può essere facilmente installato a bordo di pannelli strumenti, porte di quadri elettrici e vari tipi di involucri industriali. Particolarmente indicato per applicazioni nei seguenti settori: gru edili, pannelli solari, serre, generatori eolici, ecc.

  • Display a 3 cifre (altezza 14 mm).
  • 2 LED di indicazione allarme attivato (AL1 e AL2).
  • Indicazione dell'unità di misura utilizzata (Km/h o MPH).
  • Programmazione in chilometri all'ora (km/h) o in miglia all'ora (MPH). P01
  • Pulsante “select”, per una rapida selezione dell'unità di misura utilizzata (Km/h o MPH).

Configurazione Predefinita dall'Utente


Oltre alla configurazione dei parametri in uso, è possibile salvare all'interno della memoria dell'apparecchio, una configurazione alternativa utilizzabile in qualsiasi momento.

Funzione Hold


L'apparecchio memorizza automaticamente il valore minimo e il valore massimo delle velocità rilevate. Per visualizzare questi 2 valori, è necessario accedere ai pulsanti di configurazione sollevando lo sportellino frontale dello strumento, facendo leva in corrispondenza della fenditura posta sul lato inferiore e identificata dalla dicitura “open to program”.  Ora premendo il pulsante “ENTER”, il valore minimo di velocità rilevato, comparirà per circa 3 secondi e durante tale visualizzazione, si accenderà anche il segmento “D” del display (segmento inferiore centrale). Allarmi programmabili con possibilità di selezionare la modalità di attivazione delle uscite: continua, intermittente o autoritenuta (solo per ALLARME 2). La soglia di ALLARME 1, dispone di un contatto d'uscita in scambio mentre quella relativa all' ALLARME 2, controlla un contatto normalmente aperto. Vi è la possibilità di invertire la condizione dei contatti d' uscita a riposo: da normalmente aperti a chiusi. L'uscita relativa all' ALLARME 2, può funzionare in modalità di autoritenuta pertanto la sua disattivazione, avverrà solamente procedento con lo spegnimento dell'apparecchio.

Uscita Analogica 4-20 mA


Il WM44-P RF, dispone di un'uscita analogica 4-20 mA.

Sensore Anemometrico


UTILIZZO ESCLUSIVO in abbinamento al nostro sensore mod: Anemo 4403 RF. Premendo nuovamente il pulsante “ENTER” durante la visualizzazione del valore minimo, si avrà che allo scadere dei 3 secondi, verrà visualizzato il valore massimo di velocità rilevato il quale resterà anch'esso visualizzato per circa 3 secondi. Durante tale visualizzazione, si accenderà anche il segmento “A” del display (segmento superiore centrale).

Per resettare i valori minimo e massimo, premere e mantenere premuto il tasto “ESCAPE” per circa 2 secondi.

NOTE:
- Disalimentando l'apparecchio, i valori minimo e massimo della velocità rilevata, verranno automaticamente resettati.
- Uscendo dalla modalità di programmazione il valore di velocità minimo rilevato, verrà mostrato per circa 3 secondi.

Conformità


Protezione:

  • IP65 UNE20324:1993

Comunicazione:

  • IEEE 802.15.4 ISM 2,4 GHz

EMC:

  • EN 61000-6-2:2001
  • EN 55022:2001, CLASS B

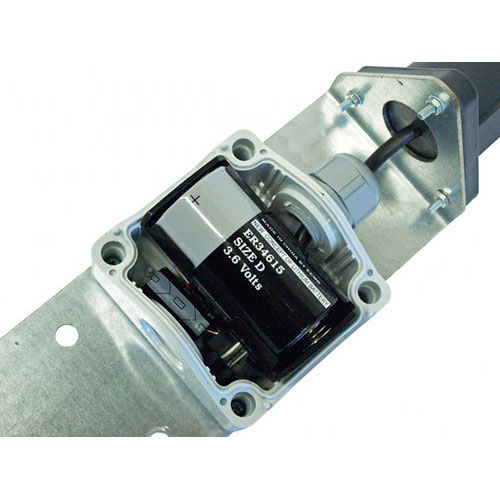

Vano Batteria


Il kit di fornitura comprende una scatola stagna di contenimento batteria litio, già montata e cablata sulla staffa

Batteria Litio


La batteria al litio del formato "D" da 3,6 Vdc garantisce una durata elevata di autonomia

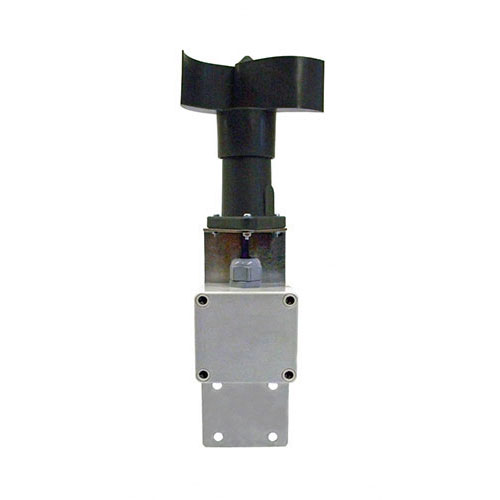

Staffa di Fissaggio


Il kit di unità esterna "wireless" ANEMO4403-RF-BAT è dotato di staffa di fissaggio a parete per facilitarne l'installazione su strutture verticali.

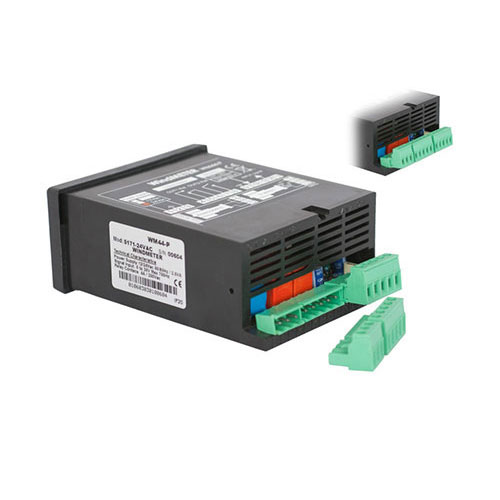

Connettori a Vite


La connessione del display avviene attraverso dei pratici connettori numerati con il morsetto a vite.

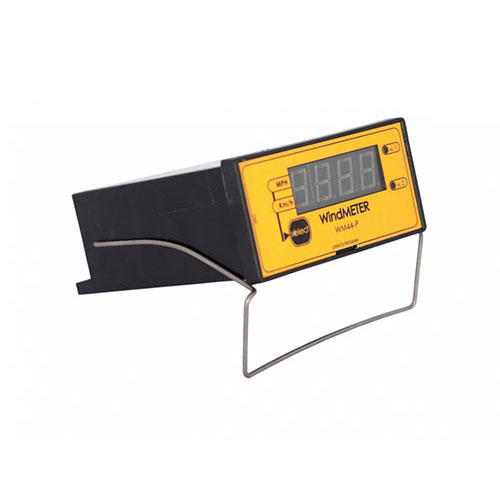

Molla di Supporto


Il fissaggio a pannello è facilitato da una molla di tenuta che viene posta nel retro pannello

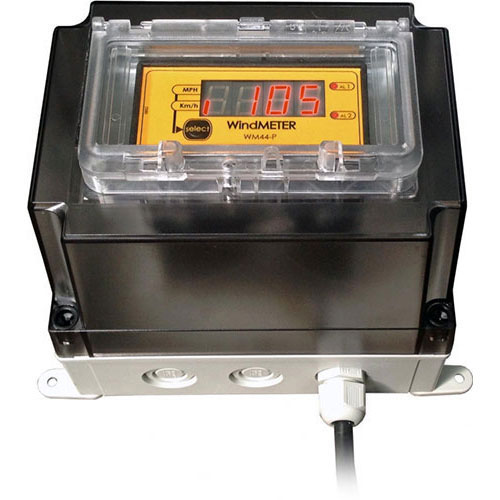

Scatola in Policarbonato
