Display con uscite a relè programmabili

L’unità di controllo WM44-SS, è uno strumento di elevata precisione dotato di 2 soglie di allarme programmabili.
Particolarmente indicato per l’ utilizzo in combinazione al sensore ANEMO4403 o SAG105WR, è tuttavia compatibile con un’ ampia gamma di sensori rotativi. Dispone di 2 soglie di relè programmabili (ALLARME 1 e ALLARME 2).

L’ apparecchio può essere facilmente installato a bordo di pannelli strumenti, porte di quadri elettrici e vari tipi di involucri industriali.

Visualizzatore


  • Display a 2 cifre (altezza 20 mm)
  • 2 indicatori LED dello stato allarmi (AL1 e AL2)
  • Indicatore dell' unità di misura (Km/h o Mph)
  • Disattivazione automatica del relè sotto il livello di soglia
  • Segnalazione con lampeggio display dell' intervento AL2
  • Selezione della modalità intervento allarmi (intermittente, continuo, ritenuto)
  • Possibilità d' inversione dei contatti uscita relè
Richiedi informazioni su questo prodotto

Caratteristiche Tecniche


  • Alimentazioni disponibili: 24 Vac
  • Corrente assorbita uguale/inferiore 3 VA
  • Segnale d' ingresso di tipo impulsivo sinusoidale, quadro, triangolare. Da 1 a 750Hz - da 5 a 35 Vcc o da 4 a 24Vca.
  • Tensione segnale d'ingresso da 5 - 35 Vdc +-10%
  • Impedenza d' ingresso Sensore ANEMO4403 o Namur: 1000 Ω
  • Tensione di uscita alimentazione sensore 10 o 20 Vcc (+-10%)
  • 2 soglie a relè programmabili
  • Contatto relè 4 A - 250 Vac
  • Temperatura di esercizio -20°C +70°C
  • Precisione a 100 Hz +- 1%
  • Massima velocità misurabile 99 Km/h - 61 mph
  • Peso 110 g

Schema di Collegamento


Schema di un modello generico.

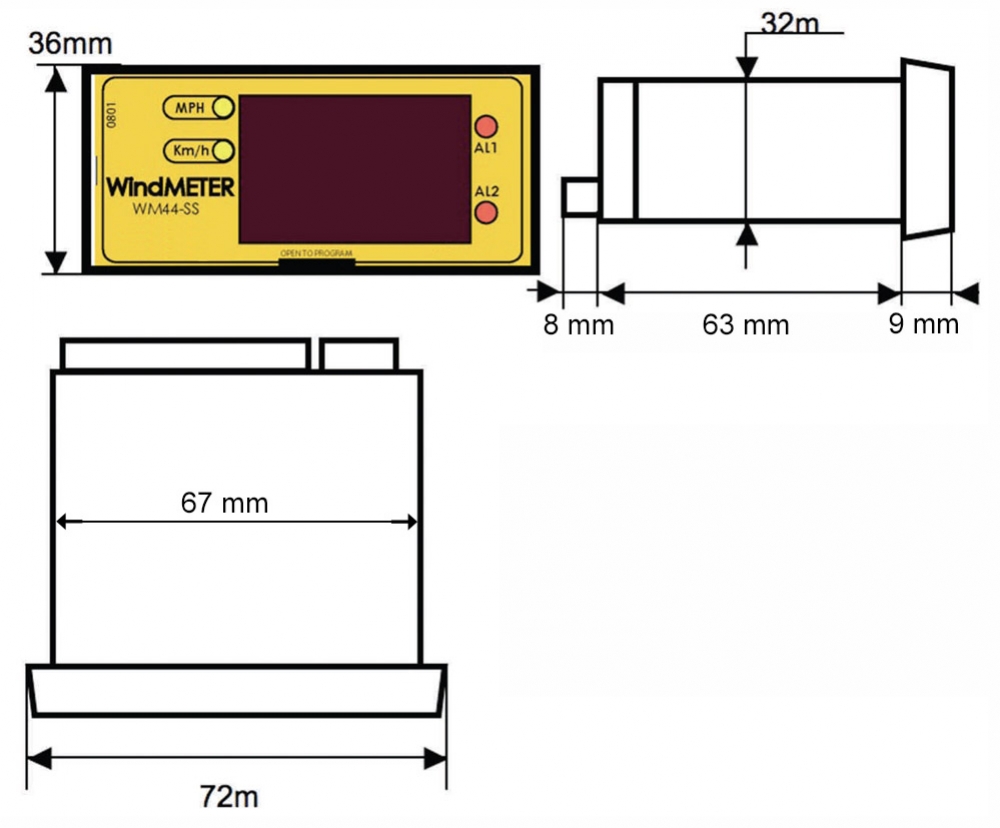

Dimensioni d'Ingombro


Scasso del foro d'inserimento.

Conformità


Protezione:
  • IP50

EMC:
  • EN 61000-6-2:2001
  • EN 55022:2001, Class B

Schermo Protettivo


Vetrino di protezione IP65 con sportello.

Contenitore in Plastica


IP65

Quadro in Acciaio Inox


Come contenitore da esterno opzionale è disponibile un quadro in acciaio inox con oblo trasparente che permette la visualizzazione del display interno.

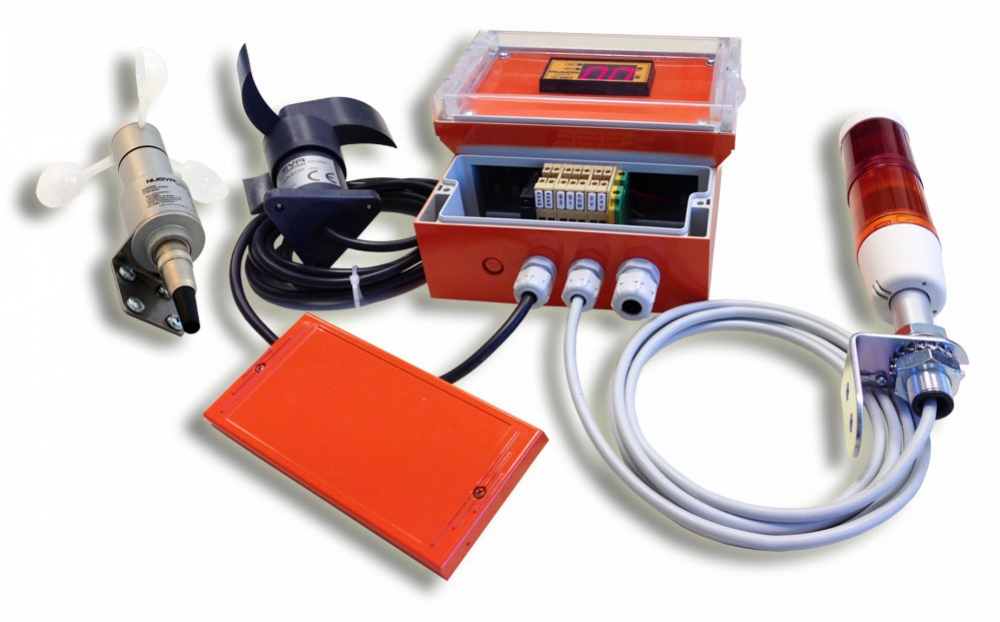

Equipaggiamento


Su richiesta viene fornito un equipaggiamento pre-assemblato per gru costituito da:

  • Anemometro SAG105WR con uscita ad impulsi oppure ANEMO4403 oppure ANTC-V1
  • Colonna luminosa allarmi marca Schneider Electric
  • Magneti permanenti per il fissaggio dei componenti
  • Cavi nella metratura richiesta
