Anemometro Rotativo in plastica con contatto Reed

Un prodotto semplice, affidabile e robusto per impieghi gravosi in ambienti industriali. Gli speciali materiali antiurto impiegati nella realizzazione del rotore e l'utilizzo di speciali cuscinetti a sfera, conferiscono a questo sensore anemometrico caratteristiche uniche di grande robustezza meccanica ed elevata precisione nel rilevamento della velocità del vento.

L’Anemometro ANEMO 4403 è stato espressamente progettato per applicazioni industriali quali:

  • Gru ed Autogru
  • Edifici e strutture in genere
  • Vele fotovoltaiche ed inseguitori solari
  • Stazioni meteorologiche
  • Impianti d’irrigazione
  • Serre automatizzate
  • Stazioni sciistiche e funivie
  • Cannoni d’innevamento
  • Gru telescopiche
  • Piattaforme auto sollevanti
  • Strutture per parchi giochi
  • Fontane ornamentali
  • Strutture pressostatiche
  • Viadotti e gallerie autostradali
Può essere collegato, attraverso le diverse uscite disponibili secondo i modelli, direttamente a PLC e/o elettroniche di mercato, tachimetri come il modello WM44P della nostra gamma prodotti.
Richiedi informazioni su questo prodotto

Caratteristiche Meccaniche


L'anemometro è costituito da un rotore in materiale plastico antiurto resistente ai raggi UV, alle basse temperature ed alla grandine. Ruotando su cuscinetti a sfera, aziona un contatto magnetico generando 4 impulsi giro.

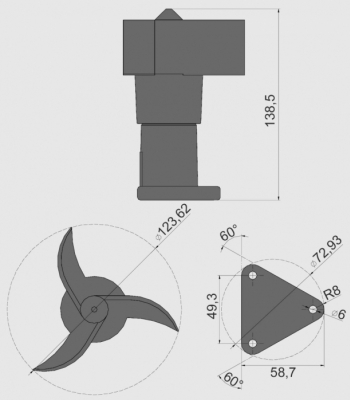

  • Dimensioni riportate nel disegno seguente
  • Temperatura di esercizio -20°C +80°C
  • Temperatura di stoccaggio -35°C +80°C
  • Peso 155 g escluso cavo di collegamento
  • Campo di misurazione da 2 a 200 km/h
  • Precisione +- 2%
  • Linearità +- 2%

Caratteristiche Elettriche


 ModelloIngresso/uscita Funzionamento Grafico

ANEMO4403_20_VD24

Modello con cavo pressofuso

Fino a 120km/h di velocità di vento.
Ingresso: alimentazione 15-24 Vdc
Uscita: analogica proporzionale 0-10 Vdc

coll3

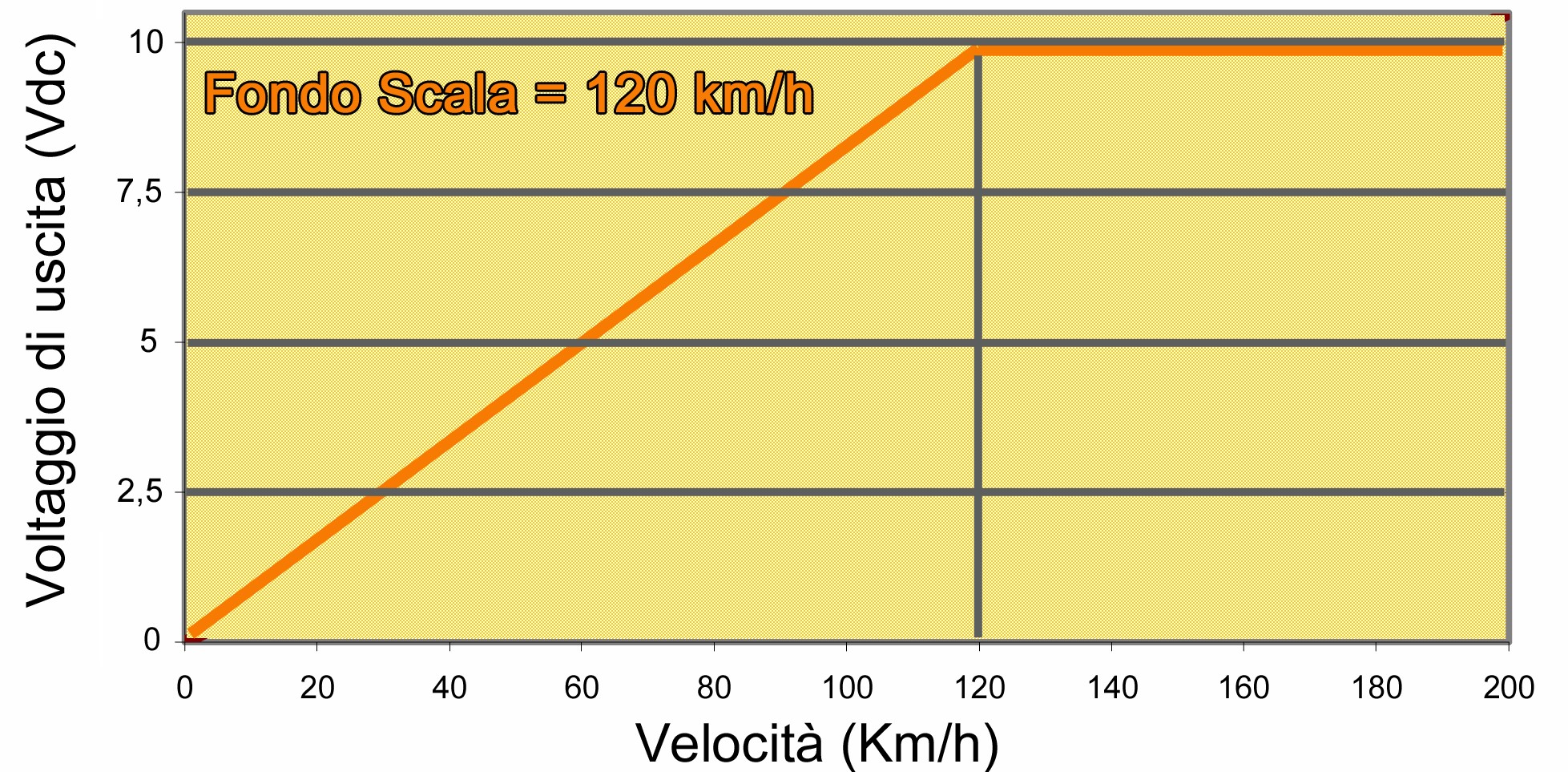

Relazione Velocità del Vento – Uscita.
La tensione d’uscita è proporzionale alla velocità del vento.
Velocità del vento = 0Km/h -> Uscita Anemo4403 = 0 Vdc.
Velocità del vento = 120Km/h -> Uscita Anemo4403 = 10 Vdc

 graf2
ArticoloANEMO4403_20_VD24
Alimentazioneda 15 a 24Vdc
Segnale di uscitain tensione 0-10Vdc
Corrente/consumoinferiore a 2,5W
Campo di misurazione elettrica2-120km/h
Impedenza di carico raccomandatamaggiore di 4K6 ohm
ConnettoreNO
Metrature standard di cavo pre-cablato20 metri

Conformità


Protezione:
  • IP65 UNE20324:1993

Comunicazione:
  • IEEE 802.15.4 ISM 2,4 GHz

EMC:
  • EN 61000-6-2:2001
  • EN 55022:2001, CLASS B

WM44-P


DISPLAY CON USCITE A RELÈ PROGRAMMABILI
Vai al prodotto

WM44-SS V3


DISPLAY CON USCITE A RELÈ PROGRAMMABILI DI RIDOTTE DIMENSIONI
Vai al prodotto

WM44-DRM


DISPLAY CON USCITE A RELÈ PROGRAMMABILI - AGGANCIO A GUIDA DIN
Vai al prodotto

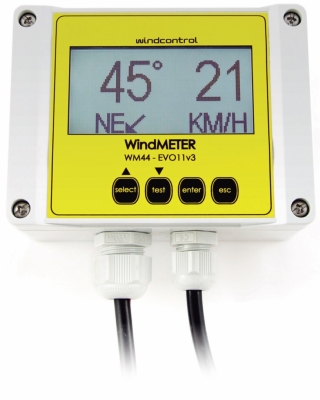

WM4P-EVO11


DISPLAY CON ALLARMI PROGRAMMABILI PER ESTERNI
Vai al prodotto

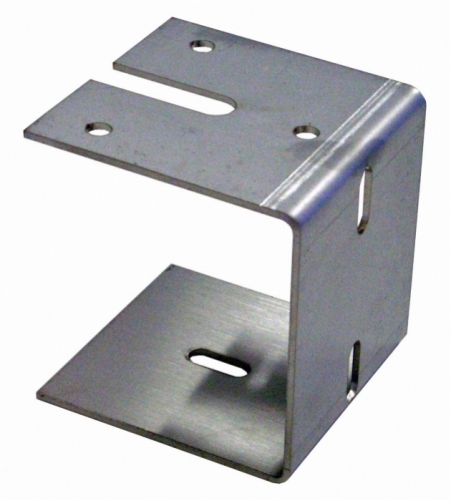

Staffa Acciaio Inox

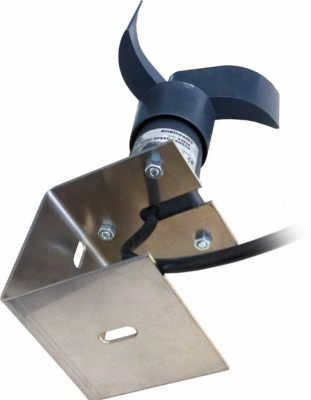

La staffa in acciaio inox è un articolo opzionale. La semplice forma semplifica l'installazione e l'ancoraggio dell'anemometro.

Asola


Nella parte inferiore un'asola aperta facilita l'inserimento del cavo precablato.

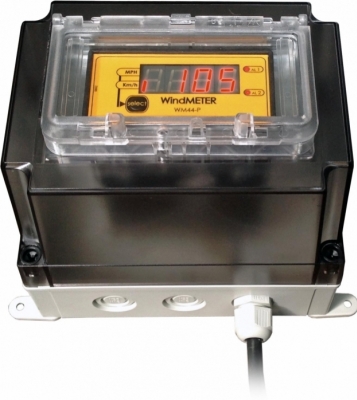

Scatola in Policarbonato
