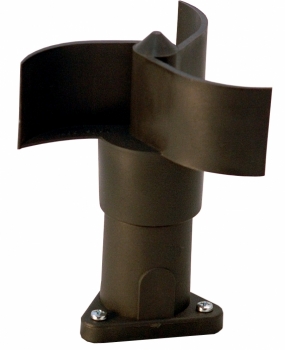

Anemometro Rotativo in plastica con contatto Reed

Un prodotto semplice, affidabile e robusto per impieghi gravosi in ambienti industriali. Gli speciali materiali antiurto impiegati nella realizzazione del rotore e l'utilizzo di speciali cuscinetti a sfera, conferiscono a questo sensore anemometrico caratteristiche uniche di grande robustezza meccanica ed elevata precisione nel rilevamento della velocità del vento.

L’Anemometro ANEMO 4403 è stato espressamente progettato per applicazioni industriali quali:

  • Gru ed Autogru
  • Edifici e strutture in genere
  • Vele fotovoltaiche ed inseguitori solari
  • Stazioni meteorologiche
  • Impianti d’irrigazione
  • Serre automatizzate
  • Stazioni sciistiche e funivie
  • Cannoni d’innevamento
  • Gru telescopiche
  • Piattaforme auto sollevanti
  • Strutture per parchi giochi
  • Fontane ornamentali
  • Strutture pressostatiche
  • Viadotti e gallerie autostradali
Può essere collegato, attraverso le diverse uscite disponibili secondo i modelli, direttamente a PLC e/o elettroniche di mercato, tachimetri come il modello WM44P della nostra gamma prodotti.
Richiedi informazioni su questo prodotto

Caratteristiche Meccaniche


L'anemometro è costituito da un rotore in materiale plastico antiurto resistente ai raggi UV, alle basse temperature ed alla grandine. Ruotando su cuscinetti a sfera, aziona un contatto magnetico generando 4 impulsi giro.

  • Dimensioni riportate nel disegno seguente
  • Temperatura di esercizio -20°C +80°C
  • Temperatura di stoccaggio -35°C +80°C
  • Peso 155 g escluso cavo di collegamento
  • Campo di misurazione da 2 a 200 km/h
  • Precisione +- 2%
  • Linearità +- 2%

Caratteristiche Elettriche


ModelloIngresso/UscitaFunzionamentoGrafico

ANEMO4403_2.0_CONN

Modello con connettore

connettore2




Fino a 200Km/h di velocità del vento.
Ingresso: alimentazione 5-24 Vdc
Uscita: Contatto reed con resistenza in serie che commuta con frequenza proporzionale alla velocità del vento (vedi grafico).
Incorpora un condensatore che può essere connesso opzionalmente per il filtraggio del segnale.

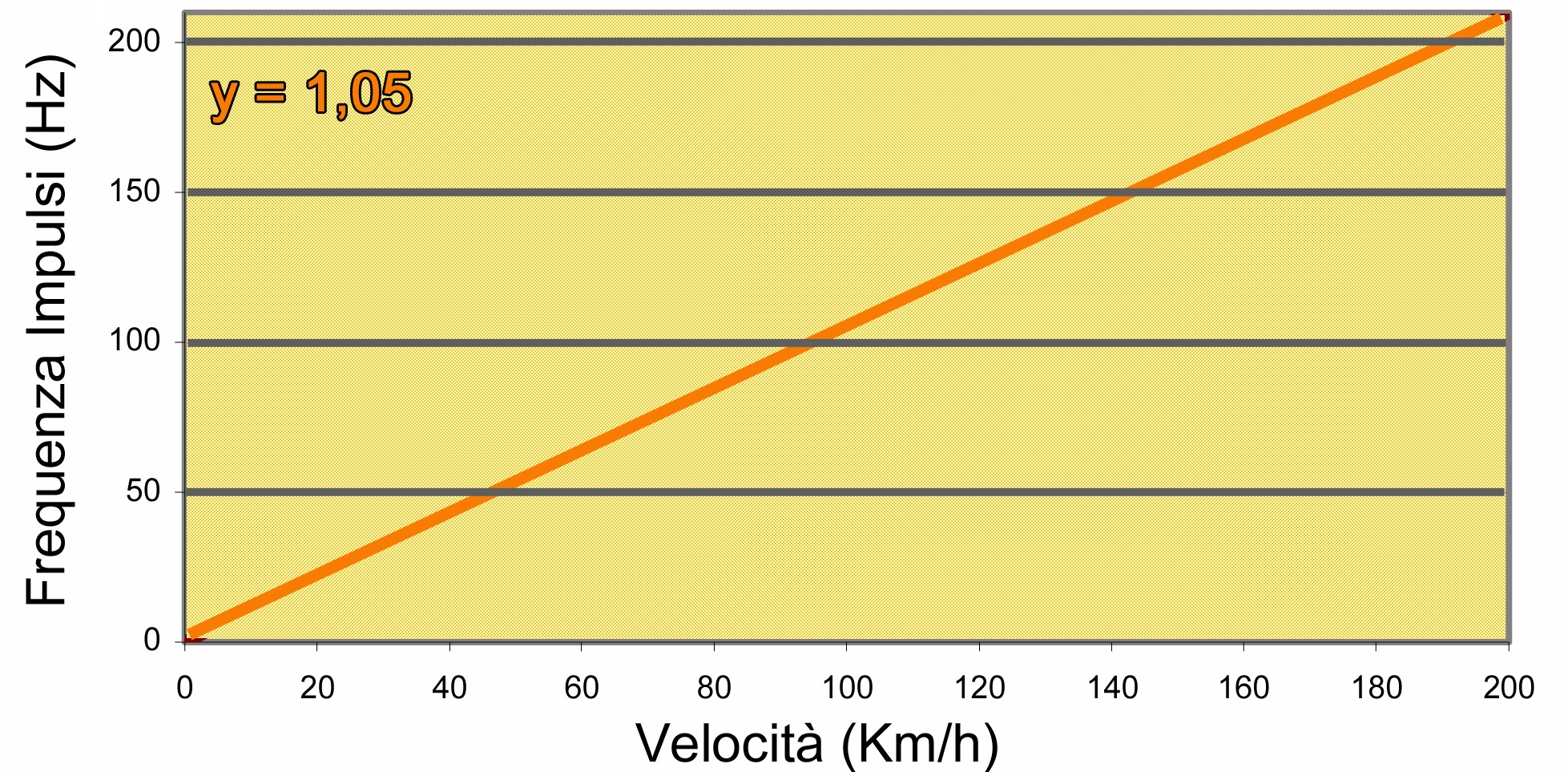

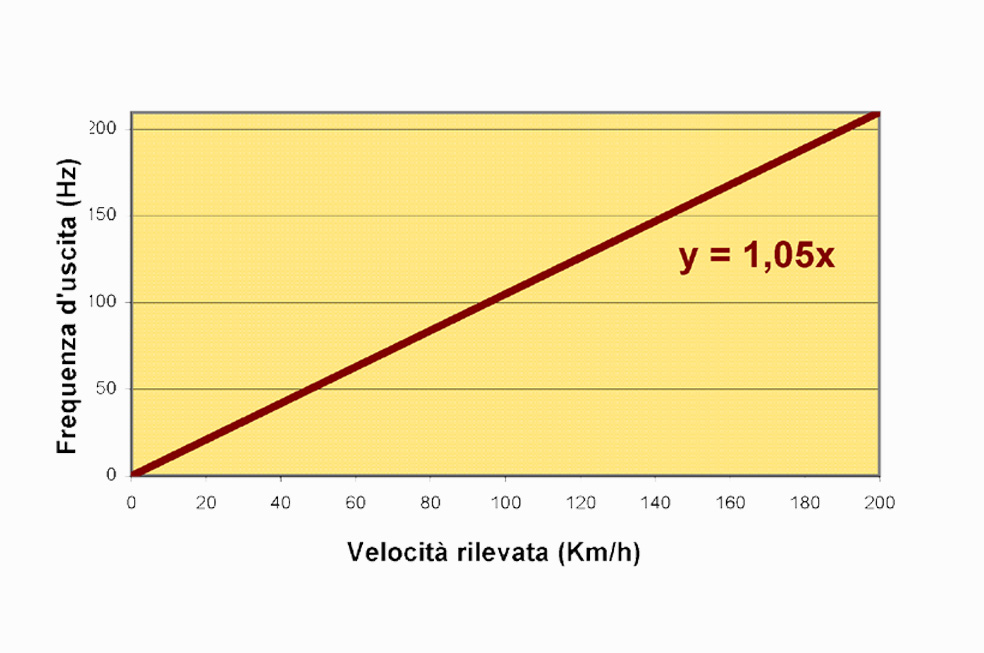

Relazione velocità rilevata-impulsi d'uscita

Per ottenere il numero di impulsi per uscita (Hz), basta moltiplicare la velocità del vento in km/h per 1,05. Pertanto si avrà che ad una velocità del vento di 100km/h, corrisponderà una frequenza di uscita pari a 105Hz.

grafico frequenza

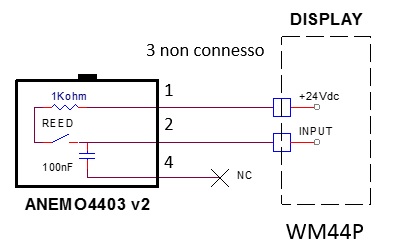

Esempio di collegamento a 2 fili (i numeri di riferiscono ai poli connettore):

 1

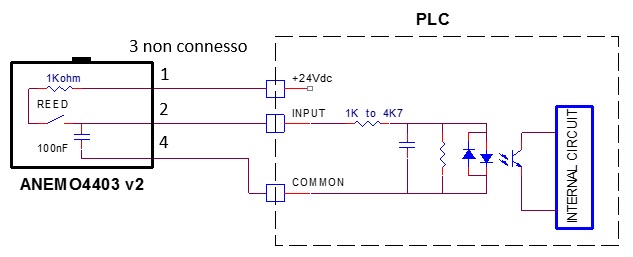

Esempio di collegamento a 3 fili (i numeri si riferiscono ai poli connettore):

2

ANEMO4403_2.0_2,5
Modello con cavo pressofuso

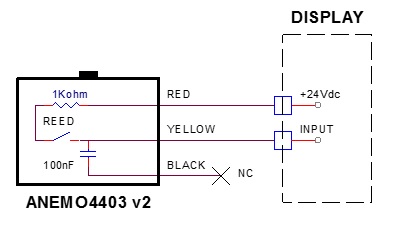

Esempio di collegamento a 2 fili:

3

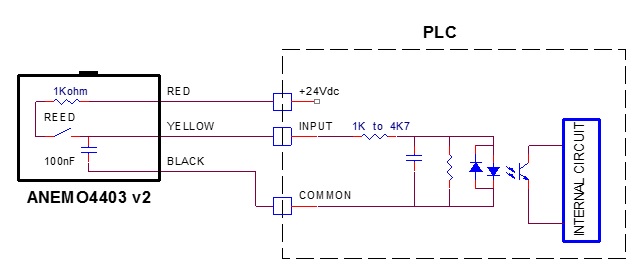

Esempio di collegamento a 3 fili:

4

ArticoliANEMO4403_2.0_CONNANEMO4403_2.0_2,5
AlimentazioneDa 5 a 24 VdcDa 5 a 24 Vdc
Segnale di uscitaIn frequenza - 1,05 Hz / Km/hIn frequenza - 1,05 Hz / Km/h
Corrente/consumo15mA15mA
Campo di misurazione elettrica2-200 Km/h2-200 Km/h
Impedenza di carico raccomandatada 1K a 4K7 ohmda 1K a 4K7 ohm
Connettoresino
Cavo consigliatoNormale PVC 2/3 poli 0,5/1 mmqGià collegato

Conformità


Protezione:
  • IP65 UNE20324:1993

Comunicazione:
  • IEEE 802.15.4 ISM 2,4 GHz

EMC:
  • EN 61000-6-2:2001
  • EN 55022:2001, CLASS B

WM44-P


DISPLAY CON USCITE A RELÈ PROGRAMMABILI
Vai al prodotto

WM44-SS V3


DISPLAY CON USCITE A RELÈ PROGRAMMABILI DI RIDOTTE DIMENSIONI
Vai al prodotto

WM44-DRM


DISPLAY CON USCITE A RELÈ PROGRAMMABILI - AGGANCIO A GUIDA DIN
Vai al prodotto

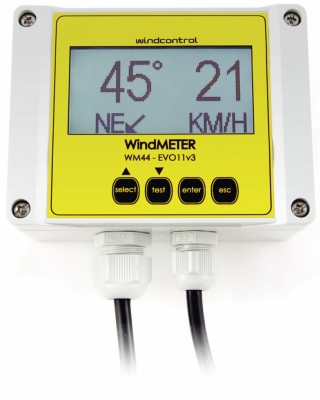

WM4P-EVO11


DISPLAY CON ALLARMI PROGRAMMABILI PER ESTERNI
Vai al prodotto

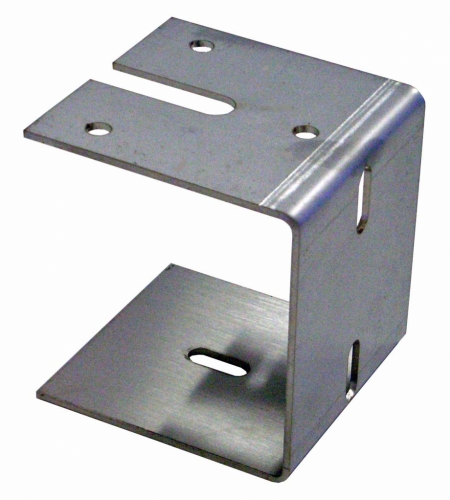

Staffa Acciaio Inox


La staffa in acciaio inox è un articolo opzionale. La semplice forma semplifica l'installazione e l'ancoraggio dell'anemometro.

Asola


Nella parte inferiore un'asola aperta facilita l'inserimento del cavo precablato.

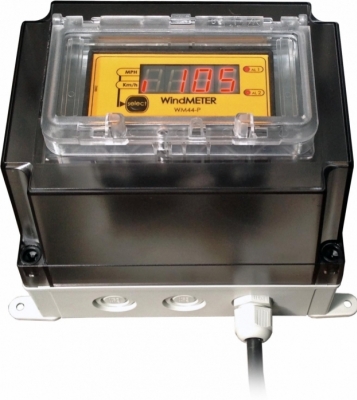

Scatola in Policarbonato
