Collettori rotanti modello PRE SMART

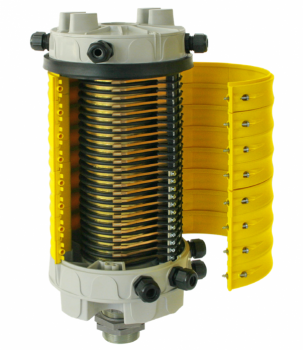

La presa di corrente rotante PRE Smart viene incontro alle esigenze dell’utilizzatore finale. Una delle peculiarità della nuova PRE Smart è la possibilità di aprire una sezione della custodia esterna, per visionare le perfette condizioni interne alla Presa Rotante.
In questo modo, vengono diminuiti i costi e il tempo di manutenzione, con notevoli agevolazioni per il consumatore.
Realizzata con foro centrale libero, che permette il passaggio di alberi, funi metalliche e tubi per fluidi, PRE Smart è disponibile in versioni uniche da 20A, 30A o 50A oppure in esecuzioni miste con combinazioni di anelli da 20A, 30A e 50A.
In questo modo, vengono diminuiti i costi e il tempo di manutenzione, con notevoli agevolazioni per il consumatore.
Realizzata con foro centrale libero, che permette il passaggio di alberi, funi metalliche e tubi per fluidi, PRE Smart è disponibile in versioni uniche da 20A, 30A o 50A oppure in esecuzioni miste con combinazioni di anelli da 20A, 30A e 50A.
- Specifiche Tecniche
- Norme
- Modelli
- Download
Caratteristiche Principali
- Contenitore In materiale isolante termoplastico
- Passaggio interno Diametro 42 mm attraverso tubo in acciaio per il fissaggio di funi in sollevamento, tubi per fluidi, steli per pistoni
- Posizionamento In asse verticale con tubo filettato in basso
- Ingresso cavi Tramite pressacavi M20 sistemati sulla flangia inferiore e superiore. Morsetterie interne per collegamento anelli e portaspazzole
- Spazzole Da 20A in grafite-rame, da 30A a lamella o grafite-rame, da 50A a lamella o grafite-rame
- Composizione Versioni in composizioni uniche da 20A, 30A, oppure 50A. Esecuzioni miste con combinazioni di anelli da 20A, 30A e 50A
Caratteristiche Elettriche
- Tensione nominale 660V ac - dc
- Corrente nominale 20A - 30A - 50A
- Grado di protezione IP52
- Massima velocità di rotazione 30 giri / min
- Tensione di prova 2,5 kV
- Temperatura di esercizio -20°C | +60°C
Sono disponibili su richiesta:
- Uscite con più bocchettoni radiali o assiali per le spazzole
- versioni per segnali con anelli argentati
- Versioni a lunga durata "Long life"
Conformità
Direttive:
Norme:
- 2014/35/UE
- 2014/30/UE
- 2006/42/UE
- RoSH 2011/65/UE
Norme:
- EN 60947-1
- EN 60529
Versioni Standard
20A Codice | 30A Codice | 50A Codice | H=mm* |
| G PRE2 B4 | -- | -- | 230 |
| G PRE2 B8 | G PRE1 C4L | -- | 260 |
| G PRE2 B12 | G PRE1 C6L | G PRE1 D4L | 290 |
| G PRE2 B16 | G PRE1 C8L | -- | 320 |
| G PRE2 B20 | G PRE1 C10L | -- | 350 |
| G PRE2 B24 | G PRE1 C12L | GPRE1D8L | 380 |
| G PRE2 B28 | G PRE1 C14L | -- | 410 |
| G PRE2 B32 | G PRE1 C16L | G PRE1 D12L | 440 |
| G PRE2 B36 | G PRE1 C18L | -- | 470 |
| -- | G PRE1 C20L | -- | 500 |
| -- | G PRE1 C22L | -- | 530 |
| -- | G PRE1 C24L | -- | 560 |
Solo per le esecuzioni da 30A e 50A che si desiderano con spazzole in graffite-rame togliere la "L" in fondo al codice
