PRESE ROTANTI PMR PREMIUM

Prese di corrente rotanti - Serie PM

Serie PM versione PMR PREMIUM

PMR PREMIUM

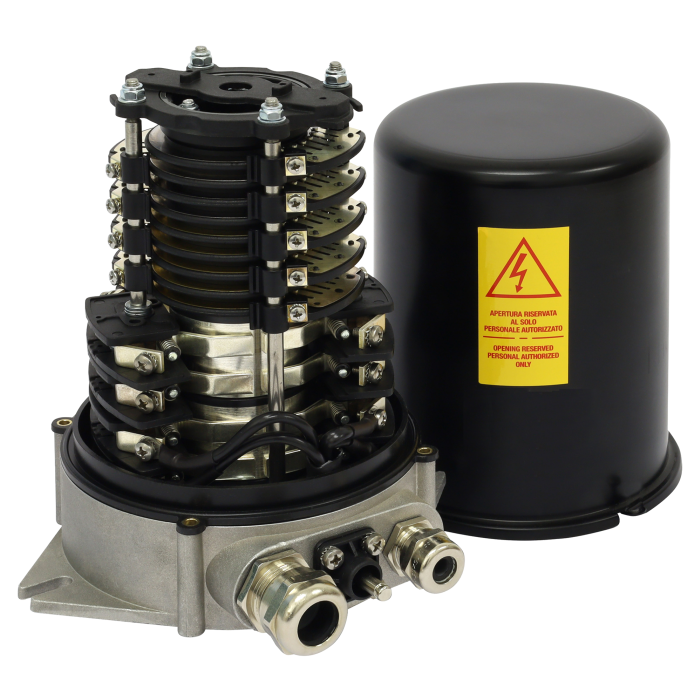

L’innovativa presa di corrente rotante PMR Premium è realizzata appositamente per applicazioni su piccole autogru o macchine movimentazione terra, che richiedono apparecchiature di dimensioni ridotte, combinate a elevate portate in corrente.

Dotata di un design studiato nei minimi dettagli, ha un diametro ridotto e una elevata modularità, che consentono di unire il vantaggio di ingombri limitati a versatilità della composizione di spazzole e anelli, a seconda delle esigenze dell’utilizzatore, mantenendo inalterata la resistenza meccanica e l’elevato grado di protezione.

Realizzata con bocchettoni cavi di differenti dimensioni per garantire massima adattabilità a diverse tipologie di cavo, PMR Premium può essere personalizzata con Ethernet, PROFI-BUS e CAN-BUS, Spazzole Touch System, contatti ausiliari ed è accoppiabile con giunti fluidici.


  • Specifiche Tecniche
  • Norme
  • Modelli
  • Download

Caratteristiche Principali

  • Contenitore in alluminio
  • Posizionamento in asse verticale con tubo filettato basso (vedere brochure)
  • Collegamenti anelli cablati con cavi sporgenti 2m
  • Ingresso cavi all'interno del tubo di fissaggio per gli anelli e attraverso bocchettoni laterali per le spazzole
  • Contatti da 100A a lamella, da 10A multicontatto, e segnali multicontatto in oro/argento
  • Composizione versioni in composizioni uniche da 10A, oppure esecuzioni miste con combinazioni ad anelli da 100A - 10A - segnali
  • Optional encoder assoluto

Caratteristiche Elettriche

  • Tensione nominale 50V ac - dc
  • Corrente nominale Ith 10A - 100A
  • Tensione di prova 500V ac - dc
  • Resistenza di isolamento > 200MOhm a 500V ac-dc
  • Velocità di rotazione fino a 20 giri/min
  • Temperatura di esercizio -20°C ~ +60°C

Conformità

Direttive:

  • 2014/35/UE
  • 2014/30/UE
  • 2006/42/CE

Norme:

  • EN 60947-1
  • EN 60529
  • EN 60204-1

Omologazione:

  • CE

Grado di protezione:

  • IP 65

Versioni Standard

CodiceComposizione anelliH = mm
G PMR V2T142 x 100A + 14 x 10A177
G PMR V2T202 x 100A + 20 x 10A198
G PMR V2T322 x 100A + 32 x 10A240
