Serie ANTC-V2.2

Anemometro a coppette con uscita analogica per uso industriale certificato ACCREDIA

ANTC - V2.2
ANTC-V2.2 è un anemometro che risponde a qualsiasi esigenza d'impiego in ambito elettronico. E' infatti dotato di una propria logica programmabile e, grazie ad un ampio range di alimentazione, da 10 a 30 Vdc, può essere impiegato per qualsiasi rilevamento a bordo di turbine eoliche in presenza di fonti di alimentazione da batteroe 12 Vdc e 24 Vdc.

Il proprio segnale di uscita può essere configurato per uscita ad impulsi, uscita analogica 0-5 Vdc / 0-10 Vdc, uscita analogica 1-5 Vdc / 2-10 Vdc, uscita in corrente 0-20 mA / 4-20 mA.

Applicazioni Industriali


L'Anemometro ANTC-V2.2 è stato espressamente progettato per applicazioni industriali quali:

  • gru ed autogru
  • edifici e strutture in genere
  • vele fotovoltaiche ed inseguitori solari
  • turbine eoliche
  • stazioni metereologiche
  • impianti d'irrigazione
  • serre automatizzate
  • stazioni sciistiche e funivie
  • cannoni d'innevamento
  • gru telescopiche
  • piattaforme auto sollevanti
  • strutture per parchi giochi
  • fontane ornamentali
  • strutture pressostatiche
  • viadotti e gallerie autostradali

Altre Applicazioni


Può essere collegato, attraverso le uscite dipsonibili secondo i modelli, direttamente a PLC e/o elettroniche di mercato, tachimetri come il modello WM44P della nostra gamma prodotti. Il corpo del rotore è in alluminio lavorato. La testa ruota su cuscinetti a sfera. Le coppette sono in nylon antiurto e facilmente intercambiabili.

E' inoltre dotato di un pratico connettore per il collegamento. Il conteggio della velocità avviene tramite trasduttore ottico, un encoder digitale da 12 impulsi a giro.
Ogni trasduttore viene testato in galleria del vento e fornito di certificato di taratura.

Si esegue su richiesta, una verifica periodica di taratura e calibrazione prodotto.

Anemometro


Caratteristiche Generali


  • Robusto, affidabile, adatto ad impieghi gravosi per condizioni di uso industriale estreme
  • Corpo in alluminio anodizzato
  • Trasduttore rotante in alluminio anodizzato montato su doppio cuscinetto a sfere, completo di staffa inox e presa femmina connettore
  • Montaggio +/- 3° rispetto all'asse verticale. Coppette verso l'alto
  • Campo di utilizzo 0-200km/h
  • Coppette in nylon intercambiabili resistenti basse temperature (-40°C)
  • Staffa di fissaggio in acciaio inox inclusa nel montaggio
  • Pratico connettore 3 pin a saldare

Caratteristiche Meccaniche


L'anemometro è costituito da un rotore con piattello smontabile per l'applicazione di coppette in Nylon antiurto resistente ai raggi UV, alle basse temperature ed alla grandine. Ruotando su cuscinetti a sfera, aziona una ruota dentata che tramite un fotodiodo genera 12 impulsi giro.

  • Grado di protezione dell'involucro IP55 (IP56 con connettore M12)
  • Temperatura di esercizio -20°C +85°C
  • Temperatura di stoccaggio da -40°C a +125°C
  • Peso 300g escluso cavo di collegamento
  • Errore medio 0,06%
  • Deviazione standard errore 1,01%
  • Analisi effettuata in galleria del vento con velocità da 0 a 200km/h
  • Coppetta resistente da -40°C a +120°C. Diametro 30mm, intercambiabile

Caratteristiche Elettriche

ArticoliANTC_V2.2_Hz
ANTC_V2.2_Vdc
ANTC_V2.2_mA
Alimentazioneda 10 a 30 Vdc
da 10 a 30 Vdc
da 10 a 30 Vdc
Segnale di uscita definibile di fabbrica
in frequenzain tensione. Va definita la modalità d'uscita in cui deve essere predisposto di fabbrica: 0-5 / 1-5 / 0-10 / 2-10 Vdcin corrente. Va definita la modalità in cui deve essere predisposto di fabbrica: 0-20/04-20 mA
Corrente / consumo50mA50mA50mA
Campo di misurazione meccanica minima e massima

2-200Km/h

2-200Km/h

2-200Km/h

Fondo Scala definibili di fabbrica0 - 100
0 - 120
0 - 180
0 - 200
0 - 100
0 - 120
0 - 180
0 - 200
0 - 100
0 - 120
0 - 180
0 - 200
Impedenza di carico massima--uguale minore di 500 Ohm
Corrente di carico massimo

10mA

10mA

-

Metrature di cavo pre-cablatoDefinibili di fabbrica senza limiti di lunghezza
Definibili di fabbrica senza limiti di lunghezza
Definibili di fabbrica senza limiti di lunghezza

Dimensioni di Ingombro


  • Corpo rotore: altezza 104mm
  • Corpo rotore + staffa: altezza 135mm
  • Corpo rotore + staffa + connettore: altezza 163mm
  • Diametro min. parte superiore corpo rotore: diametro 29mm
  • Diametro max. parte superiore corpo rotore: diametro 40mm
  • Diametro max. testa rotante con coppette montate: diametro 124mm
  • Staffa inox dimensioni d'ingombro H42mm - L39mm
  • Montaggio verticale con coppette in alto

Versione Connettore Standard 3 PIN


Connessione connettore vista lato saldatura:
1=0v GND    2=+12/24 Vdc     3=uscita segnale

ATTENZIONE: usare cavo schermato 3x0,5mmq - la calza di schermatura NON DEVE ESSERE CONNESSA alla massa connettore ma completamente isolata. Va collegata a terra solo dalla parte connessione ad elettronica PLC, Display o elettronica ANTC.

Conformità


EMC:

  • EN 61000-6-2:2001
  • EN 55022:2001, CLASS B

Funzionamento


L'anemometro ANTC-V2.2 può essere configurato nelle seguenti modalità:

  • Modello ANTC_V2.2_Hz
  • Modello ANTC_V2.2_Vdc
  • Modello ANTC_V2.2_mA

Modello ANTC_V2.2_Hz


Uscite configurabili: Uscita in frequenza

Funzionamento:

  • Relazione Velocità del Vento - Uscita in frequenza.
  • Gli impulsi di uscita sono proporzionali alla velocità del vento secondo il seguente grafico

Grafici in funzione delle impostazioni:

Modello ANTC_V2.2_Vdc


Uscite configurabili: Uscita in tensione

Funzionamento:

  • Relazione velocità del vento - uscita in tensione.
  • La tensione di uscita è proporzionale alla velocità del vento secondo il seguente grafico.
  • Sono configurabili le seguenti modalità di uscita:
  • 0-5 / 1-5 / 0-10 / 2-10 Vdc
  • Sono disponibili anche i seguenti valori di fondo scala:
  • 200km/h - 180 km/h - 120 km/h - 100 km/h

Grafici in funzione delle impostazioni:

Modello ANTC_V2.2_mA


Uscite configurabili: Uscita in corrente

Funzionamento:

  • Relazione velocità del vento - uscita in corrente.
  • La tensione di uscita è proporzionale alla velocità del vento secondo il seguente grafico.
  • Sono configurabili le seguenti modalità di uscita:
  • 0-20 / 4-20 mA

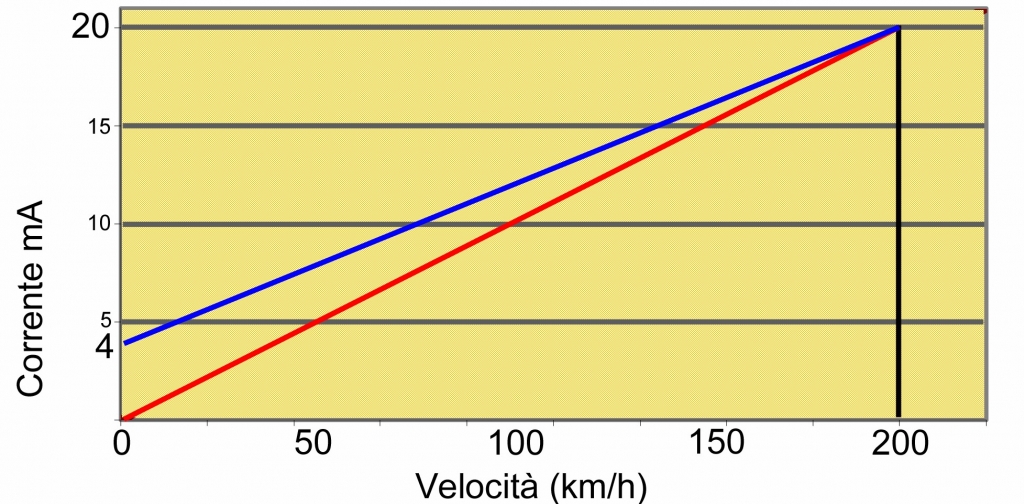

  • Il grafico è rappresentato in funzione della velocità massima configurabile = 200km/h

Sono disponibili anche i seguenti valori di fondo scala:
200km/h - 180 km/h - 120 km/h - 100 km/h

Attenzione: carico massimo applicabile 500 Ohm

Grafici in funzione delle impostazioni:

Coppette Nylon


Coppetta in Nylon rinforzato per grandine resistente da -40°C a +120°C. Diamentro coppetta 30mm Intercambiabili.

Nel kit di fornitura sono comprese 3+1 coppette di scorta.

Connettore


Connettore 3 poli a saldare.

Staffa Inox


Dimensioni di ingombro: altezza 42mm, larghezza 39mm.

Cavo di Collegamento


Cavo di collegamento trasduttore fornito nella metratura richiesa.

Cavo


Saldatura e precablaggio cavo.

Connettore a 5 PIN M12


ANEMOMETRO ANTC-V2-R


Anemometro per uso industriale, caratteristiche elettriche uguali a ANTC V2.2

Caratteristiche Elettriche Riscaldatore:

  • Alimentazione RISCALDATORE 24 Vdc
  • Corrente di assorbimento Riscaldatore 320 mA
  • Autoregolato
