Dispositivo unico per applicazioni industriali
Sensore ultra sonico per velocità e direzione del vento con uscita MODBUS RS485 o ANALOGICA 4-20 mA
WUS4423 misura il movimento del vento utilizzando trasduttori ad ultrasuoni per rilevare la velocità e la direzione in un unico dispositivo. L'utilizzo di questo principio evita l'usura del dispositivo. Genera un segnale di uscita MODBUS RS485 oppure analogico 4-20 mA..
WUS4423 è stato progettato per essere utilizzato in applicazioni industriali. Misura la velocità e la direzione del vento e normalmente è collegato a PLC o dispositivi simili, esempio:
- Sistema di controllo dell'irrigazione
- automazione nelle serre
- inseguitori solari
- impianti a fune nelle stazioni sciistiche
- gru
- turbine eoliche
- stazioni meteorologiche
- tutte quelle applicazioni che contribuiscono ad un maggiore controllo e ad una maggiore sicurezza.
Funzionamento
Misurazione velocità del vento fino a 160 km/h
Velocità massima meccanica: 200 km/h
Restituisce un segnale di uscita RS485 MODBUS (vedere sezione MODBUS) oppure analogico 4-20 mA
Il WUS4423 deve essere orientato verso nord come mostrato nella sezione di montaggio per ottenere un'uscita corretta
L'unità deve essere fissata in posizione verticale
Riscaldatore
Nelle versioni WUS riscaldate, il riscaldatore integrato riduce significativamente il rischio di malfunzionamenti causati dall'accumulo di ghiaccio o neve sui trasduttori, garantendo un funzionamento affidabile. Il sistema è progettato per l'efficienza energetica, consumando energia solo quando necessario.
- Funzionamento automatico: si attiva al di sotto dei +4ºC e si disattiva al di sopra dei +6ºC.
- Stesso cablaggio: il collegamento rimane identico alle versioni non riscaldate.
- Consumo energetico: aumenta di 12 W quando è attivo.
- Specifiche Tecniche
- Connessioni
- Norme
- MODBUS
- Accessori/optional
- Download
Caratteristiche Generali
- Materiale custodia PA + GF
- Tipi di connessione M12 4 pin, cavo 4x0.65 mmq lunghezza variabile a seconda del modello
- Peso (senza cavo) 400 g | 600 g versione con riscaldatore
- Dimensioni 143 x 162 mm
- Temperatura di stoccaggio -35°C + 80°C
- Temperatura di esercizio -25°C + 70°C
Caratteristiche Elettriche e di Misurazione
- Alimentazione 9-30 Vdc
- Corrente massima 10 mA con RS485 | 15 mA con 4-20 mA (+ corrente di uscita)
- Tipo di uscita RS485 MODBUS | 4-20 mA
- Impedenza massima (versione analogica) < 600 Ω a 24Vdc | <250 Ω a 12Vdc
- Consumo riscaldatore 12 W
- Tempo di avvio <5s
- Range di velocità 0-160 km/h
- Velocità di partenza 0 km/h
- Velocità massima meccanica 200 km/h
- Accuratezza di velocità 0.5 km/h (0-15 km/h) | 3% (15-120 km/h) | 5% (120-160 km/h)
- Accuratezza della velocità 0.01 m/s (a seconda del registro MODBUS) | 0,05 m/s (versione analogica)
- Errore massimo uscita analogica 0.5 % (oltre alla precisione della misurazione)
- Range di direzione 0-360°
- Precisione di direzione ±3° (velocità del vento >1 km/h)
- Accuratezza di direzione 1°
Collegamenti
Un connettore M12 4 pin è collocato nella parte inferiore del dispositivo. L'unità è fornita con un cavo di lunghezza 5 o 10 metri a seconda della versione scelta.

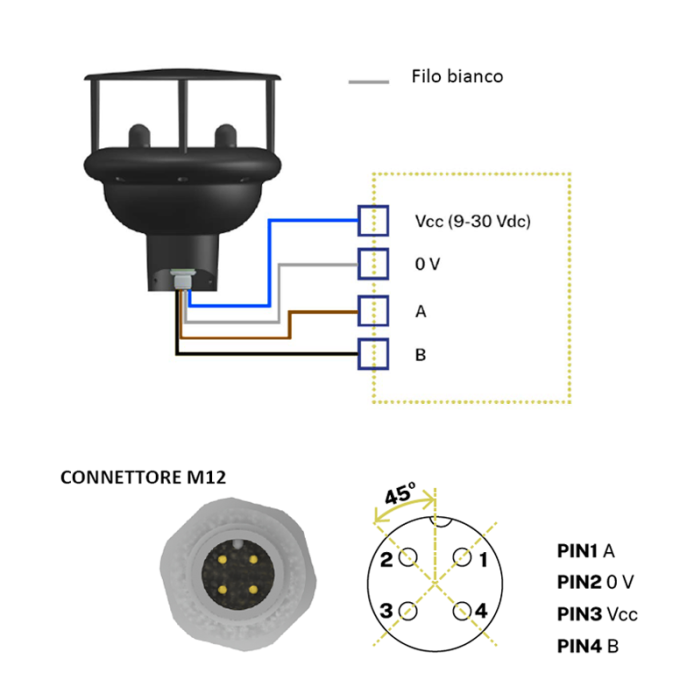

Abbinamento funzione/colore MODBUS RS485:
- VCC - Blu
- 0 V - Bianco
- A - Marrone
- B - Nero
La presenza della resistenza terminale (120 Ω) dipende dalla versione: RT/NO RT

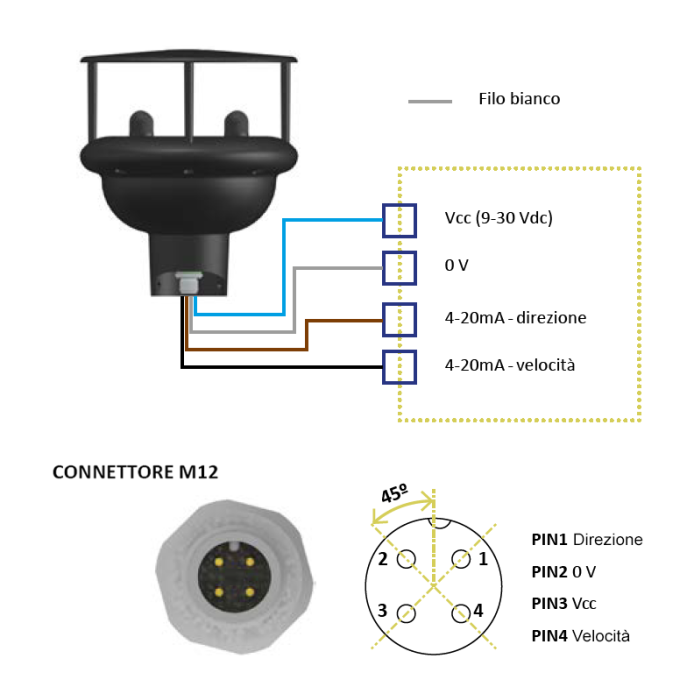

Abbinamento funzione/colore 4-20 mA:
- VCC (9-30 Vdc) - Blu
- 0 V - Bianco
- 4-20 mA Direzione - Marrone
- 4-20 mA Velocità - Nero
Conformità
Protezione:
- IP65 UNE20324:1993
EMC:
- EN IEC 61000-6-2:2019
- EN 61000-6-3: 2007
Tabella Registri
REGISTER ACCESS | REGISTER ADDRESS | (MSB... LSB) | TYPE | VARIABLE NAME | VARIABLE DESCRIPTION | RANGE | UNIT |
| Read | 30001 | (15..0) | U16 | Velocità vento (Km/h) | 0..180 | km/h | |
| Read | 30002 | (15..0) | U16 | Direzione vento | 0..359 | ° | |
| Read | 30082 | (15..0) | U16 | Direzione vento | 0..359 | ° | |
| Read | 30083 | (15..0) | U16 | Velocità vento (m/s x 100) | 0..5000 | m/s x 100 | |
| Read | 40001 | (15..0) | U16 | Velocità vento (km/h) | 0..180 | km/h | |
| Read | 40002 | (15..0) | U16 | Direzione vento | 0..359 | ° | |
| Read | 40003 | (15..0) | U16 | Velocità vento media 15s | 0..180 | km/h | |
| Read | 40004 | (15..0) | U16 | Direzione vento media 15s | 0..359 | ° | |
| Read | 40082 | 15..0) | U16 | Direzione vento | 0..359 | ° | |
| Read | 40083 | (15..0) | U16 | Velocità vento (m/s x 100) | 0..5000 | m/s x 100 | |
| Read/Write | 40065 | (15..0) | U16 | Baudrate configuration | 96d (0x60) = 9600 baud 192d (0xC0) = 19200 baud (0xF4) | 96 or 192 | baud |
| Read/Write | 40066 | (15..0) | U16 | Parity configuration | 0x00 = none parity 0x01 = Even parity | 0..1 | |
| Read/Write | 40067 | (15..0) | U16 | Slave ID configuration | 244d (0xF4) | 1..255 | |
| Read/Write | 40068 | (15..0) | U16 | Apply configuration | 0x01 must be written | 0..1 |
*In grassetto i valori di default
