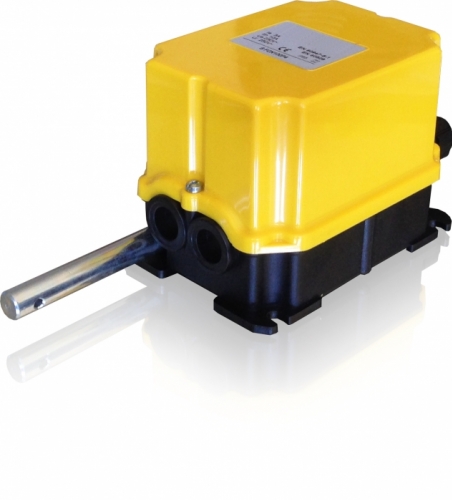

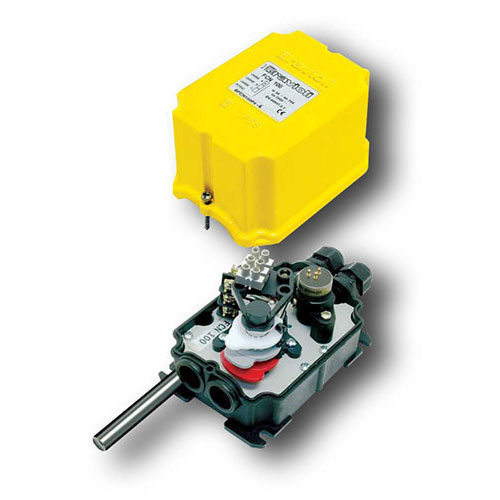

FINECORSA A CAMME FCN

• Tensione di isolamento 250V~
• Tensione massima di esercizio 250V~
• Base di colore nero in nylon caricato
• Coperchio di colore giallo termoplastico ad alta resistenza meccanica e termica
• Temperatura di funzionamento -20°C + 60°C
• Trasmissione a vite senza fine
• Passaggio cavi PG 11
• Protezione contro tensioni di contatto a doppio isolamento
• Peso 460 g. circa

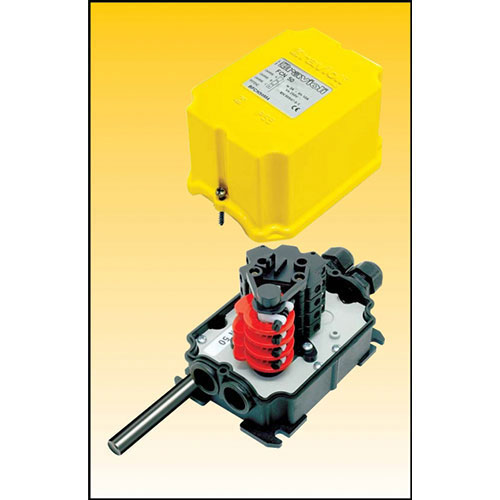

Ogni levetta è corredata di una propria vite di registro micrometrica. Tale vite opera solo ed esclusivamente sulla levetta a cui è abbinata, senza interferire meccanicamente sulle levette adiacenti.

Direttive:

• 98/37/CE

• 2006/95/CE



• CEI EN 60947-1

• CEI EN 60947-5-1

• CEI EN 60204-1

• CEI EN 60529
• CEI EN 60439-1



• IP 55 CEI EN 60529

Rapporti di riduzione

• 1:7,5  giri

• 1:15   giri

• 1:25   giri

• 1:35   giri

• 1:50   giri

• 1:60   giri

• 1:100 giri

• 1:140 giri

• 1:200 giri

• 1:275 giri

• 1:400 giri

• 1:550 giri

Le esecuzioni standard sono a 2 e 4 contatti. A richiesta con un minimo di 10 pezzi di quantitativo minimo è possibile fornire finecorsa a 3 e 5 contatti.

• K 5 per potenziometro 5 Kohm - K 10 per potenziometro 10 Kohm

• B per levetta 45° - C per levetta 90° - D per levetta 180°

I finecorsa FCN sono fornibili in esecuzioni speciali per quantità. In particolare è possibile fornire:

• alberi tagliati a misura
• uscite dei bocchettoni in poszione frontale o laterale
• contatti di natura diversa

• levette di regolazione con profili diversi

• accessori di misurazione quali potenziometri o encoder

• targhette personalizzate

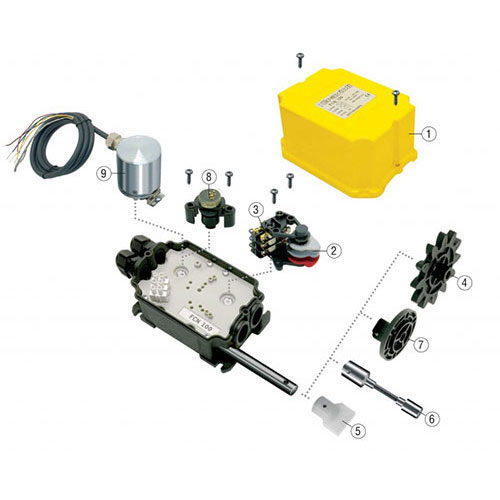

La gamma degli accessori integra e completa la serie dei finecorsa ed offre il vantaggio di facilitarne l'utilizzo, in base alle particolari esigenze. Una serie di moduli dentati, un innesto e un albero flessibile sono le interfacce studiate per trasmettere agevolmente il moto tra l’albero motore e l’albero del finecorsa. L’applicazione di un potenziometro, o di un encoder o di altro sensore di posizione, accanto al gruppo dei micro interruttori realizza nello stesso apparecchio un’uscita lineare.

Una serie di moduli dentati di differenti diametri permette un facile accoppiamento con ralle e cinghie.

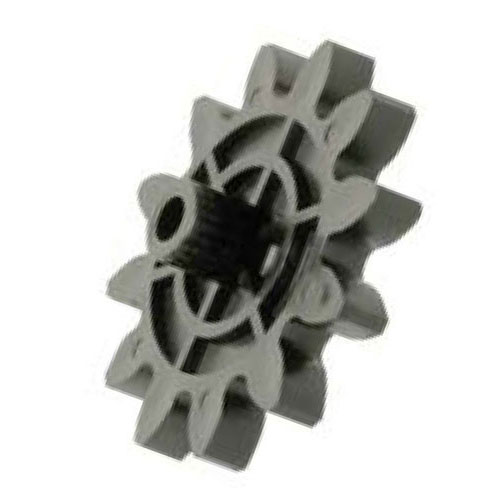

• modulo 5 a 12 denti
• modulo 6 a 11 denti
• modulo 8 a 12 denti
• modulo 10 a 12 denti
• modulo 14 a 10 denti

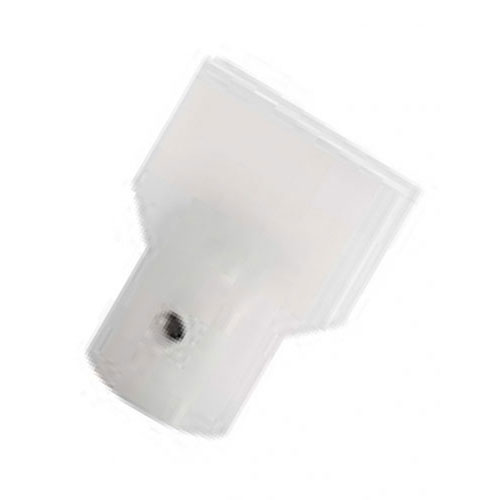

Un innesto maschio facilita l'accoppiamento con motori o motoriduttori.

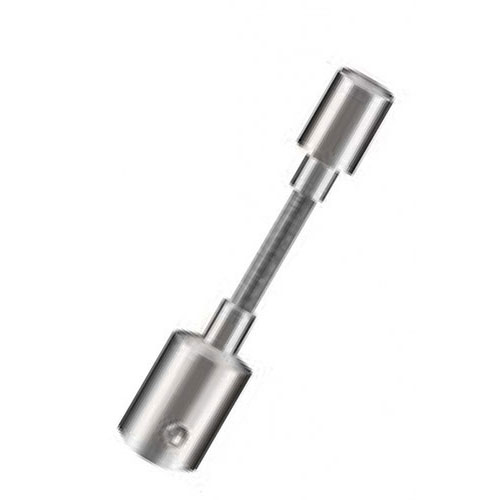

Un albero flessibile permette un accoppiamento non perfettamente in asse.

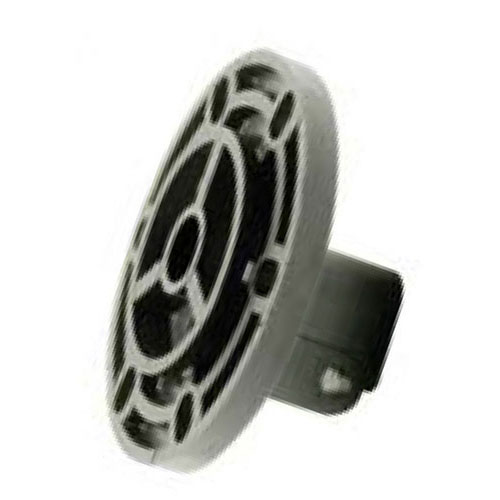

Una flangia di interfaccia permette di fissare il finecorsa senza bisogno dell'apposita piastra di fissaggio.

L'introduzione di un potenziometro accanto al gruppo dei microinterruttori realizza nello stesso apparecchio un'uscita lineare.

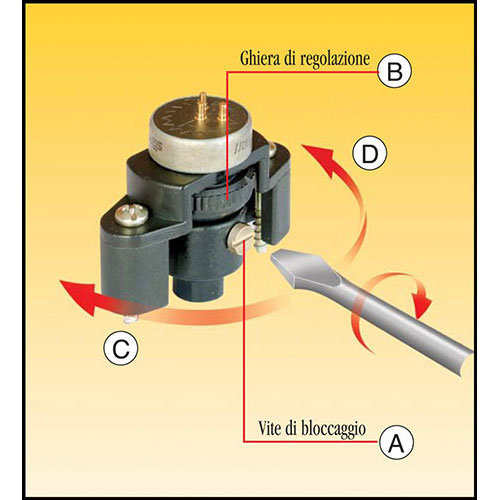

• accertarsi che la vite di bloccaggio (A) sia allentata
• ricercare, con l'ausilio degli strumenti, il valore di resistenza desiderato ruotando la ghiera di regolazione (B). In senso orario (C) il valore decresce, in senso antiorario (D) il valore cresce
• serrare la vite di bloccaggio (A)

IMPORTANTE: il potenziometro segue il senso di rotazione delle levette.
