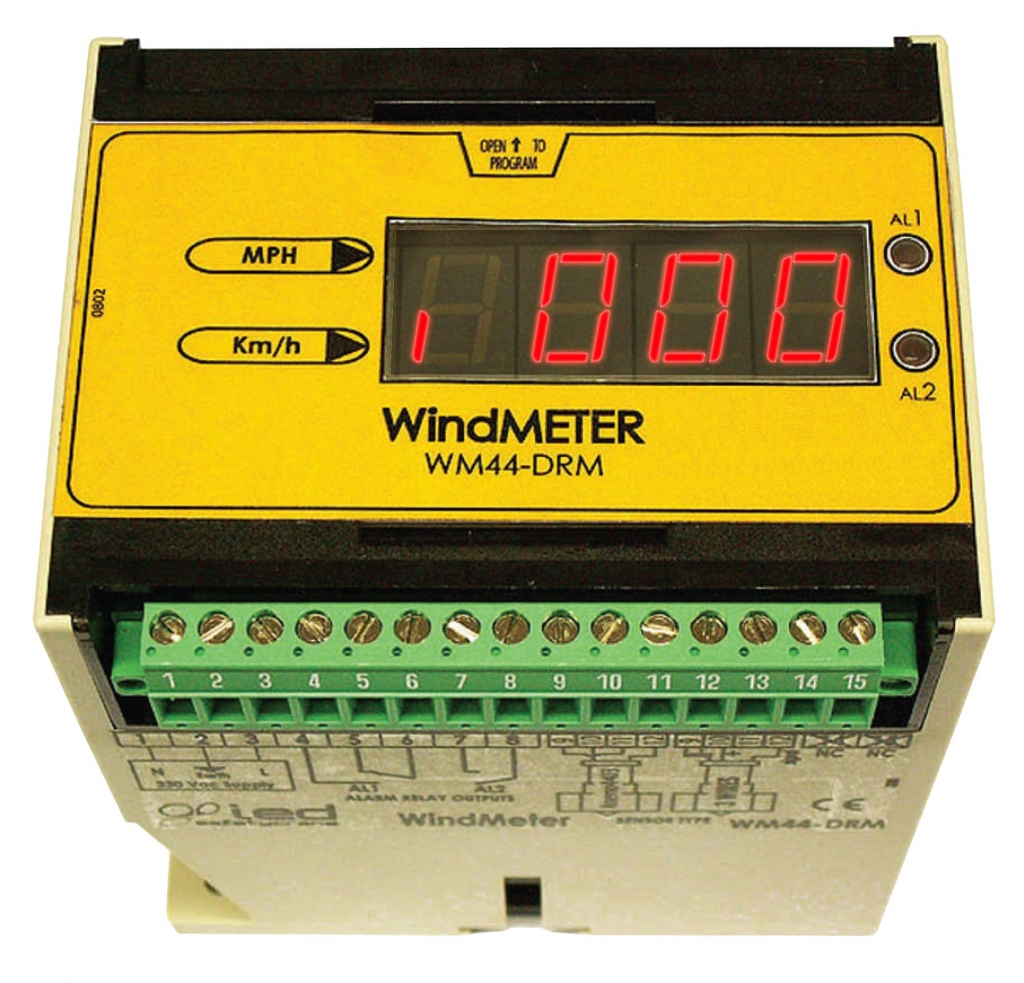

Display con uscite a relè programmabili

Aggancio a Guida Din

L’unità di controllo WM44-DRM, è uno strumento di elevata precisione dotato di 2 soglie di allarme programmabili. Particolarmente indicato per l’utilizzo in combinazione al sensore ANEMO4403, è tuttavia compatibile con un’ampia gamma di sensori rotativi. Dispone di 2 soglie di relè programmabili (ALLARME 1 e ALLARME 2). L’ apparecchio può essere facilmente installato a bordo di quadri elettrici e vari tipi di involucri industriali.

Particolarmente adatto ad impieghi inerenti al settore delle gru edili.

Visualizzatore


  • Display a 3 cifre (altezza 14 mm)
  • 2 indicatori LED dello stato allarmi (AL1 e AL2)
  • Indicatore dell'unità di misura (Km/h o Mph)
  • Disattivazione automatica del relè sotto il livello di soglia
  • Segnalazione con lampeggio display dell'intervento AL2
  • Selezione della modalità intervento allarmi (intermittente, continuo, ritenuto)
Richiedi informazioni su questo prodotto

Caratteristiche Tecniche


  • Alimentazioni disponibili: 230 Vac 50/60Hz
  • Corrente assorbita uguale/inferiore 3 VA
  • Segnale d' ingresso di tipo impulsivo sinusoidale, quadro, triangolare. Da 1 a 750Hz - da 5 a 35 Vcc o da 4 a 24Vca.
  • Tensione segnale d'ingresso da 5 - 35 Vdc +-10%
  • Impedenza d' ingresso Sensore ANEMO4403 o Namur: 1000 Ω
  • Tensione di uscita alimentazione sensore 10 o 20 Vcc (+-10%)
  • 2 soglie a relè programmabili
  • Contatto relè 4 A - 250 Vac
  • Temperatura di esercizio 0°C +60°C
  • Precisione a 100 Hz +- 1%
  • Massima velocità misurabile 999 Km/h - 610 mph
  • Peso 450 g

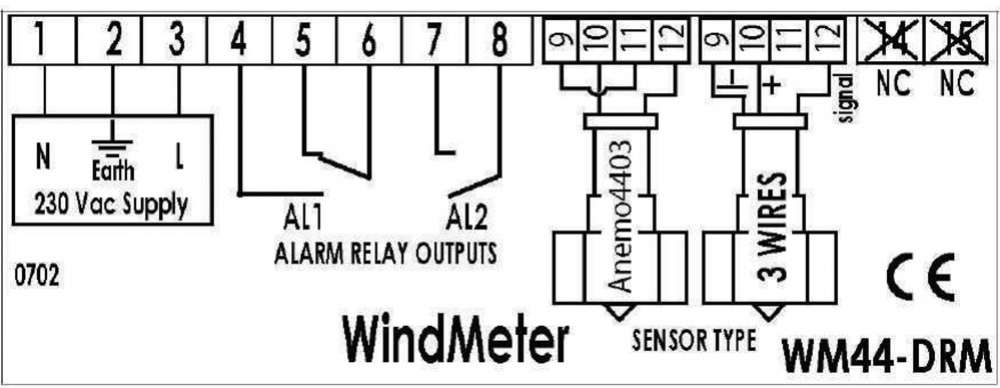

Schema di Collegamento


Schema di un modello generico

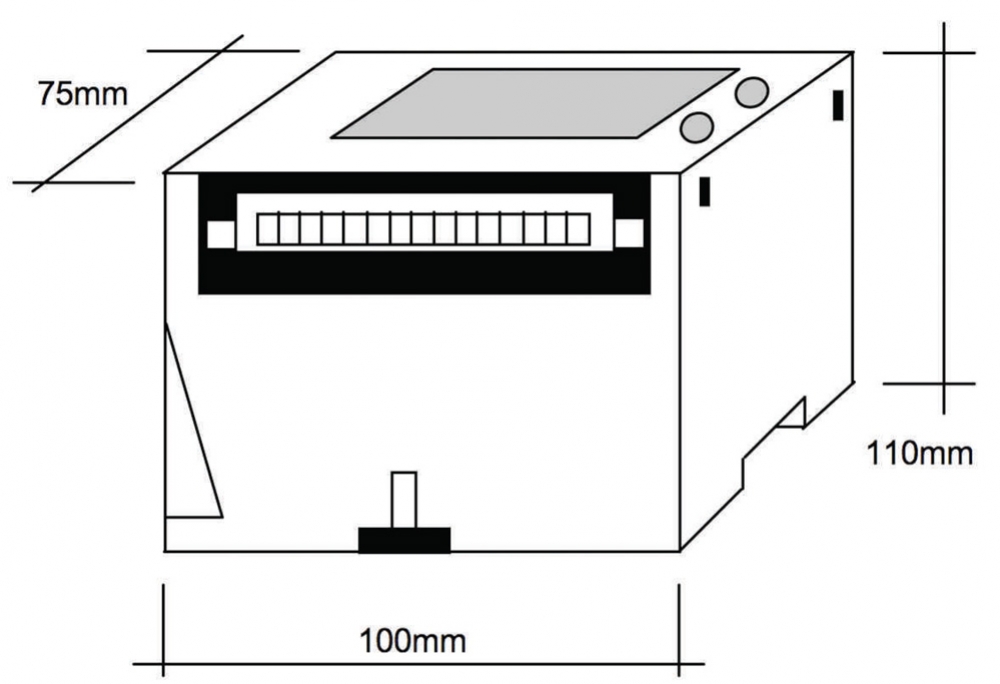

Dimensioni d'Ingombro


Scasso del foro d' inserimento

Conformità


Protezione:
  • IP20

EMC:
  • EN 61000-6-2:2001
  • EN 55022:2001, Class B

Equipaggiamento


Su richiesta viene fornito un equipaggiamento pre-assemblato per gru costituito da:

  • Anemometro SAG105WR con uscita ad impulsi oppure ANEMO4403
  • Colonna luminosa allarmi marca Schneider Electric
  • Magneti permanenti per il fissaggio dei componenti
  • Cavi nella metratura richiesta
