Pulsantiere STILO Bifilari tipo PK

STILO

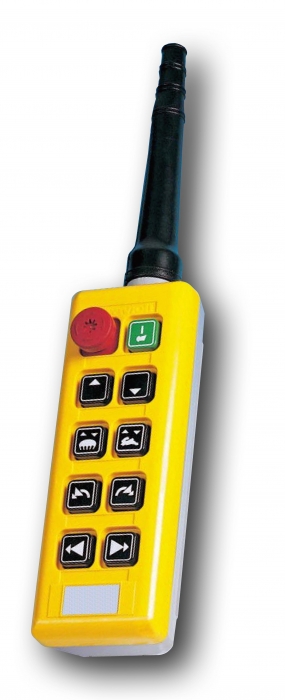

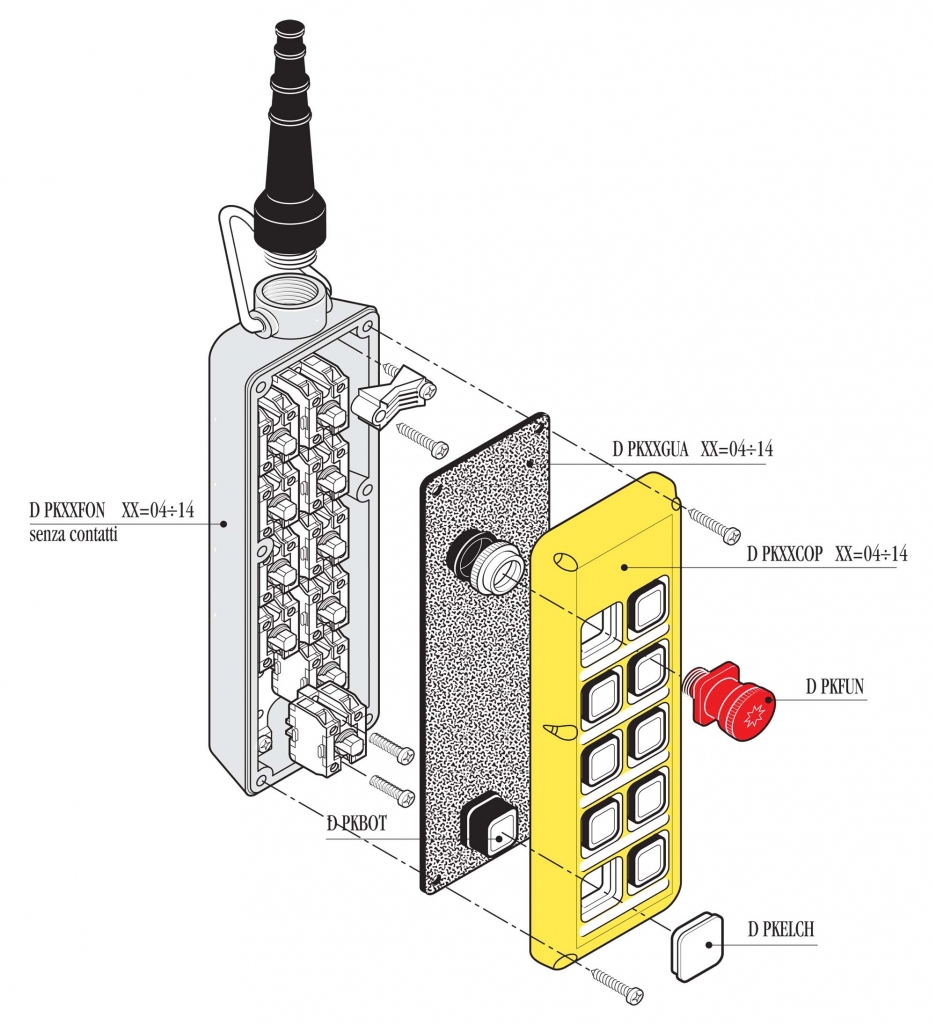

La gamma delle pulsantiere serie STILO per circuiti ausiliari è stata progettata e realizzata secondo i criteri di sicurezza della Norma Europea CEE 89/392 Direttiva Macchine. Esse sono il risultato di anni di esperienza e rappresentano soluzioni studiate per necessità di applicazioni anche gravose. Tipo PKE per gru edili, PKP per carriponte. Disponibili nelle versioni da 4 a 14 pulsanti, hanno dimensioni e spazi interni collaudati per permettere un cablaggio rapido riducendo tempo e costi. Sicurezza di funzionamento Il pulsante di arresto di emergenza é realizzato a Norme EN 418 e gli elementi di contatto NC di sicurezza sono ad apertura garantita (CEI EN 60947-5-1). Un'unica membrana interna separa la parte superiore dal fondo, che contiene i contatti elettrici, così protetti dall'acqua.

Tutti i materiali sono resistenti agli agenti atmosferici, alle variazioni di temperatura e agli urti. Attuatori con simboli internazionali. Elementi di contatto striscianti autopulenti in argento nickel.

Caratteristiche Tecniche


  • Tensione di isolamento 660 V ˜
  • Tensione di prova 2500 V ˜
  • Tensione massima di esercizio 400 V ˜
  • Fondo di colore grigio RAL 8301
  • Coperchio di colore giallo RAL 8260
  • Temperatura di funzionamento - 25°C + 70°C
  • Omologazioni CE

Dimensioni di ingombro


PKE - PKP
Numbeo di pulsanti

4

68101214
Mis. A mm165210255300345390
Mis. H mm757575757575

I codici PKE hanno il bocchettone entrata cavi dal basso, mentre i codici PKP hanno il bocchettone entrata cavi dall’alto.

Elemento Pulsante MK Interno


L'elemento pulsante MK è parte integrante delle pulsantiere STILO.

Il corpo è in nylon-vetro autoestinguente, i contatti sono in argento, striscianti e autopulenti, e le viti e le molle sono in acciaio inox.
Protezione contro i contatti accidentali a prova di dito.
Gli elementi MK sono forniti come ricambi delle pulsantiere.

  • Conformità alle Norme EN 60947-5-1
  • Tensione di isolamento 660 V ~
  • Corrente termica 10 A
  • Durata meccanica 3x10 alla sesta manovre
  • Sezione cavo max raccordabile 2x1,5 mmq o 1x2,5 mmq
  • Morsetti A vite con serrafili imperdibili
  • Limti d'impiego AC15 Ve (V) 24 48 120 240 400
  •                                 Ie (A) 10  10   6    3   1,9
  •                        DC13 Ve (V) 24 48 125 250
  •                                 Ie (A) 5   5    2,2  1,1
  • Omologazioni CE

Tipi e Codici


1NCD MK01
1NAD MK10
2 NC contemporaneiD MK02
2NA contemporaneiD MK20CC

1NA+1NC

D MK11
2NA progressiviD MK20PR

Conformità


Direttive:

  • CEE 89/392
  • CEE 73/23
  • CEE 93/68
  • CEE 89/336

Norme:

  • CEI EN 60204-32
  • CEI EN 60947-1
  • CEI EN 60947-5-1
  • CEI EN 60204-1
  • CEI EN 60439-1
  • CEI EN 60529
  • EN418

Protezione:

  • IP65

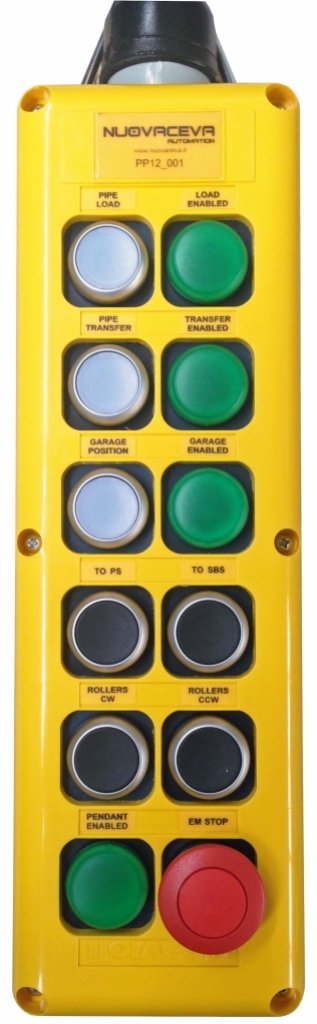

Esecuzioni Speciali

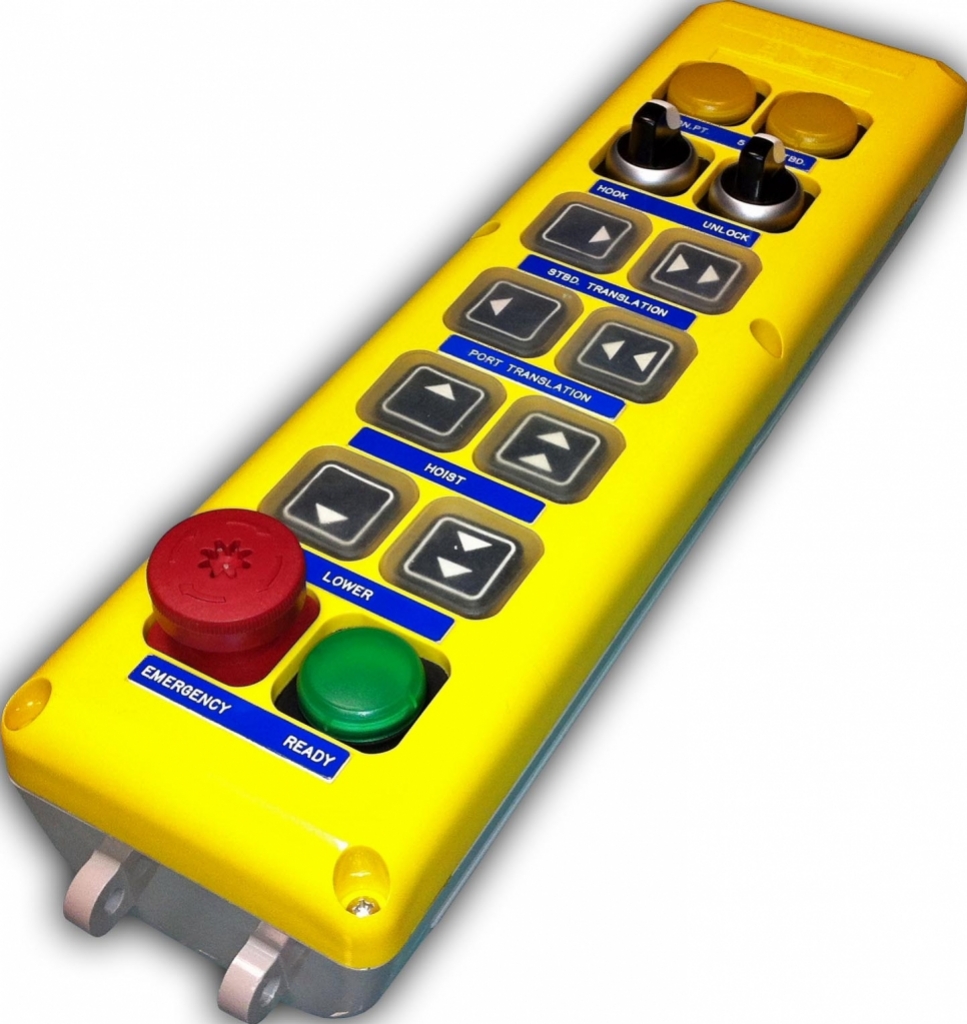

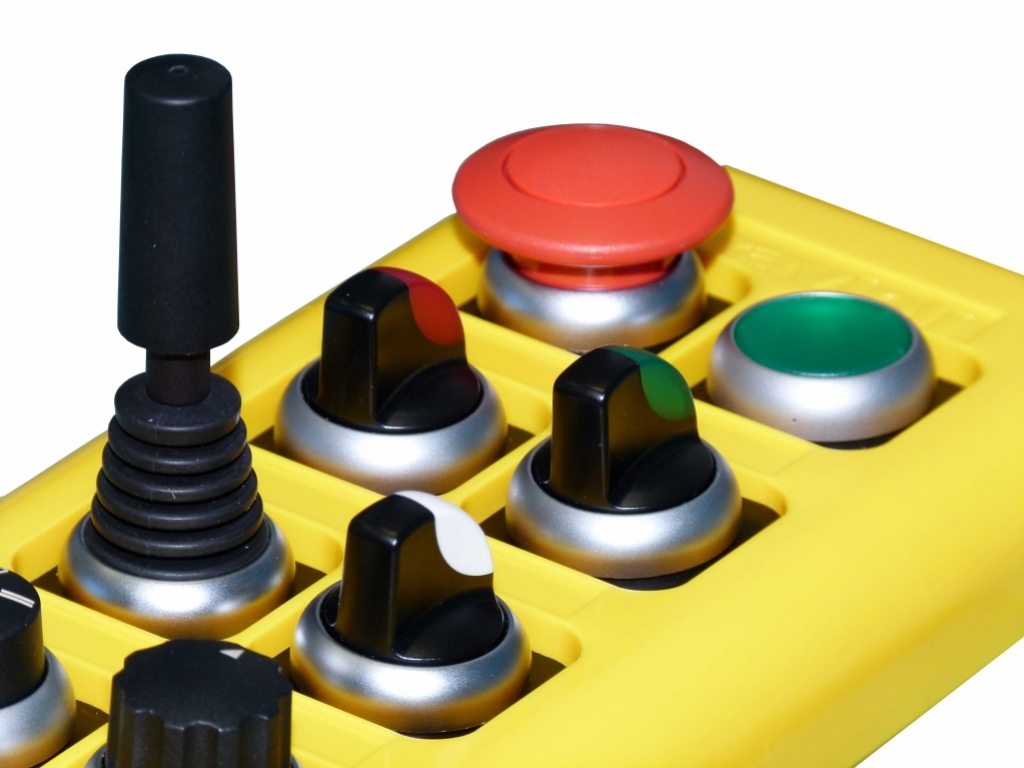

Con una diversa tecnica di costruzione, applicando una gamma di pulsanteria ed attuatori diversa, è possibile realizzare pulsantiere speciali su richiesta, dotate di qualsiasi tipo di elemento attuatore:

  • Pulsante normale
  • Pulsante bistabile
  • Selettori a leva e rotativi
  • Potenziometri
  • Joystick
  • Lampade spia a LED

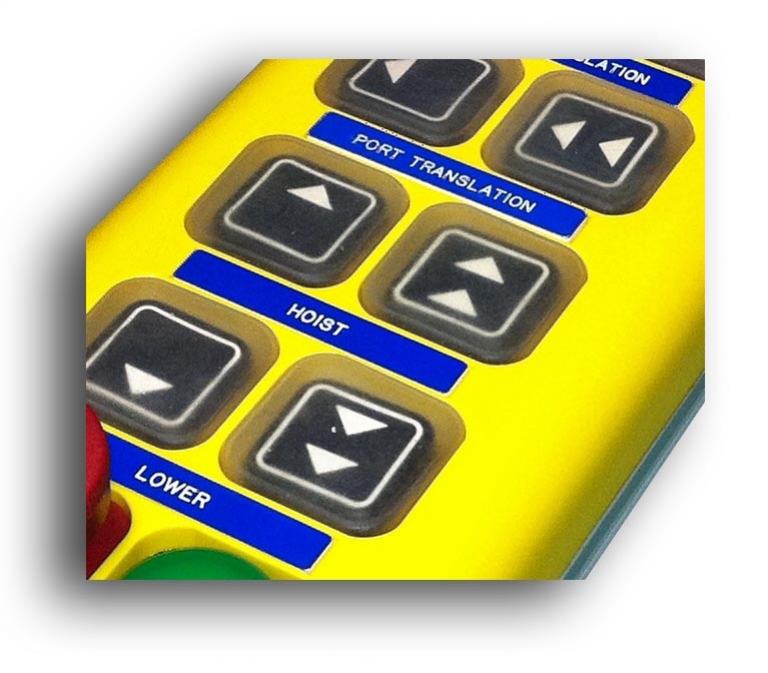

Serigrafie

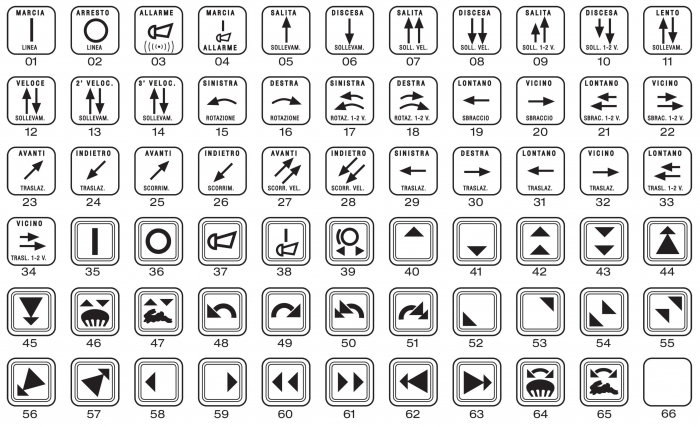

Sono inoltre disponibili serigrafie speciali opzionali eseguite su richiesta, sia per inserimento su bottone n. 66 che per inserimento orizzontale fra pulsanti come sotto raffigurato:

Esempi
